リニアポジショニングステージ XYZR-XYZ SLC17:30 R SRP20:13
4軸閉ループ高精度

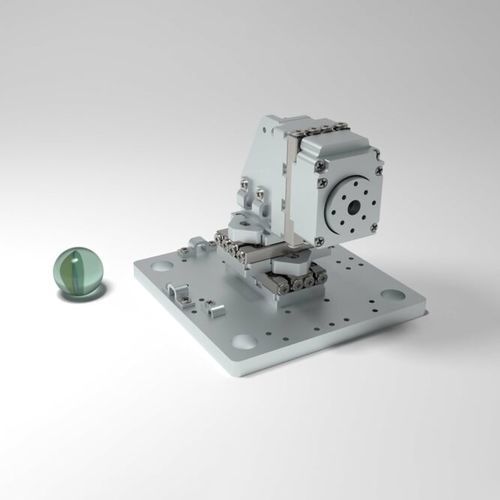

リニアポジショニングステージ - XYZR-XYZ SLC17:30 R SRP20:13 - SmarAct GmbH - 4軸 / 閉ループ / 高精度
リニアポジショニングステージ - XYZR-XYZ SLC17:30 R SRP20:13 - SmarAct GmbH - 4軸 / 閉ループ / 高精度
リニアポジショニングステージ - XYZR-XYZ SLC17:30 R SRP20:13 - SmarAct GmbH - 4軸 / 閉ループ / 高精度 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

方向
リニア
軸の数
4軸
その他の特徴
高精度, 閉ループ, モジュール式
ストローク

21 mm
(0.827 in)

詳細

21mmの移動量を持つ3つのSLC-1730リニアステージと、連続回転が可能なSR-2013ローテーションステージをベースに、最大1.3Nのペイロードを扱うことができます。 メカニカル 使用ステージ - 3 x SLC-1730; 1 x SR-2013 移動量 [ - 無制限 ペイロード [N] - 1.3 ブレッドボードマウント 寸法 [mm] - 68 x 65 x 57 垂直方向の中心地上ステージの中心 [mm] - 41.5 (31 ... 52) ダイレクトマウント 外形寸法 [mm] - 50 x 30 x 52 垂直方向の中心地上ステージの中心 [mm] - 36.5 (26 ... 47) SmarActのモジュラーシステムの範囲内で、完全に事前に構築され、構成されたポジショニングシステムを利用できます。これらの事前定義されたポジショニングシステムは、お客様のインスピレーションに基づいており、お客様から最も多くの要望が寄せられているシステムやプラットフォームを表しています。これらのシステムは非常に汎用性が高く、様々なポジショニングタスクに使用することができます。以下では、ブレッドボードアダプターを含むシステムを紹介します。また、ダイレクトマウントをご希望の場合は、ブレッドボードアダプターなしのシステムもご用意しています。これらの事前定義されたシステムをベースに、カスタマイズされた接続エレメントやカスタマイズされたステージと組み合わせることで、非常に複雑なシリアル・ポジショニング・システムを実現することができます。その一部を以下のページでご紹介します。以下のページに掲載されていない特別な構成を必要とするアプリケーションがある場合は、当社のアプリケーションスペシャリストに遠慮なくご相談ください。

---

カタログ

この商品のカタログはありません。

SmarAct GmbHの全カタログを見る
