同期ファームウェア

計算分析形態

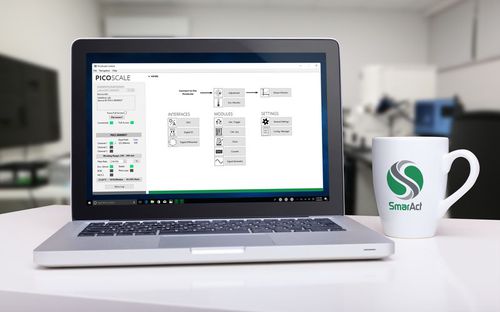

PICOSCALE干渉計のユニークで強力なファームウェアモジュールを納得させてください。 ファームウェアモジュール PICOSCALEには、自由に組み合わせることができる独自のファームウェアモジュールが多数用意されています。すべてのモジュールがコントローラ上で直接動作するため、超高速な応答時間を実現し、ソフトウェアコードをプログラミングすることなく、複雑な実験を簡単にセットアップできます。 高速トリガーパルス処理 > 外部機器のマスタークロックとの同期 > トリガーによるデータ収集 > 不測の事態が発生した場合の警告システム（例：光信号の喪失、外部モーションシステムの緊急停止として使用可能 のためのリアルタイムのデータ処理。 > 角度の計算 > 計算結果のスケーリング > 制御ループ内でのGPIOインターフェイスを介した位置データの出力 > ユーザー定義のルックアップテーブルに基づく関数の出力 任意の関数を発生させることができます。 > 基本的な信号発生器の機能（正弦波、方形波、鋸歯状波、カスタム）。 > ターゲットの励起および1 mHz〜2.5 MHzの周波数応答の解析 独自のシステムクロックを生成する。 > 内部または外部プロセスのタイミング > 周期的なトリガーイベントの生成（1 mHz〜10 MHz カウンタモジュールは以下の用途に使用されます。 > ユーザー定義のトリガイベントのカウント > トリガーイベント間のクロックパルスのカウント > データの絶対的なタイミングのためのシステム・クロック・パルスのカウント ユーザーPCへのデータストリームの設定。 > 最大10MHzのデータレート > データをフィルタリングするための多くのオプション > トリガーモジュールに接続して同期したデータ取得が可能
