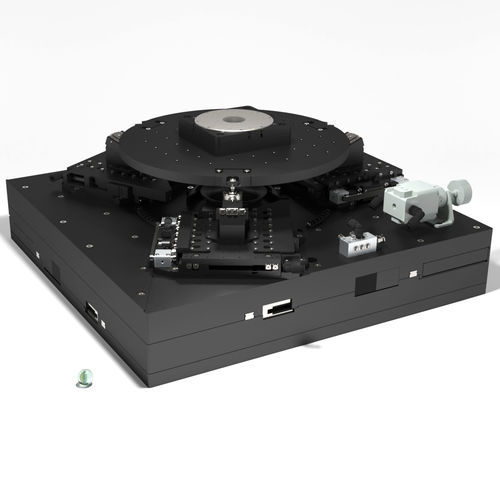

三脚配置システム TRIPOD 400-6DoF

XYZ軸6 軸リニア

TRIPOD 400-6DoFは6つの自由度を持ち、SMARSHIFTの高精度電磁ダイレクトドライブを全面的に採用しています。 TRIPOD 400-Coreは3台のMLS-92122ステージをベースとしており、Z、Rx、Ryの各モーションを実現します。2台のMLL-400と1台のMR-9222ポジショナーが、X、Y、Rz軸の自由度を提供するシステムを完成させました。TRIPOD 400-6DoFは、XY平面の大きな移動範囲と動的性能で印象的です。さらに、高速度での高荷重（最大6kg）を可能にします。また、調整可能な加重力補償と空気圧式ブレーキを搭載しているため、電源オフ時や緊急ブレーキ時でも位置の安定性を確保することができます。幅広い用途に対応するため、トッププレートのカスタマイズオプション（開口部、穴パターンなど）を用意しています。 回転移動量は、トッププレート表面を支点とした場合の値です。 ポーズの違いにより、システム全体の寸法が大きくなる場合があります。詳しくは、ダウンロードエリアのCADモデルをご覧ください。 再現性は、各システムのトッププレートから約20mmの高さで、全移動範囲と一度に1つの自由度について測定されています。短い移動範囲では値が良くなる場合があります。
