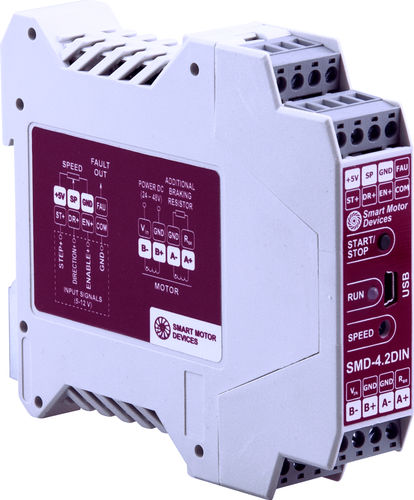

ステッピングエンジンコマンド SMD-4.2DIN ver.2

直流

SMD-4.2DIN ver.2は、新世代のステッピングモータードライバーです。このドライバーは、相電流が最大4.2Aの2相および4相のハイブリッド・ステッピング・モーターを制御するように設計されています。本機は、生産現場での設置に便利なDINレールへの取り付けに対応しています。SMD-4.2DIN ver.2は、その先進的な設計により、ステッピングモーターを一瞬で1000rpm以上に加速させるダイナミクスを実現し、有用な作業を行うのに十分なトルクを維持しながら4000rpm以上の動作速度に容易に到達させることができます。 慣性負荷の高いステッピングモーターの動作のために、外付けの制動抵抗器を接続するためのコネクターを備えています。SMD-4.2DIN ver.2ドライバーは、パルスによる位置制御とアナログによる速度または角度制御の両方が可能です。 マイクロステップモード - 1、1/2、1/4、1/8、1/16、1/32、1/64、1/128 制御方法 - パルス位置制御（STEP/DIR - アナログ速度制御（DC0～5Vまたはポテンショメータ - 回転角度のアナログ制御-トラッキングモード（DC0～5Vまたはポテンショメータ - 定速回転 SMD-4.2DIN ver.2の動作モードについて アナログ速度制御 - 手動モード - PCに接続せずにスムーズな速度制御を行うために使用されます。モーターの速度はアナログ電圧信号に比例しますが、ポテンショメータによる制御も可能です。方向とスタート/ストップはデジタル入力で制御します。 アナログ位置制御モード - 角度変位の制御を行います。ロータの位置は、アナログ制御信号（電圧またはポテンショメータ）に依存し、0～270°の範囲で制御できます。
