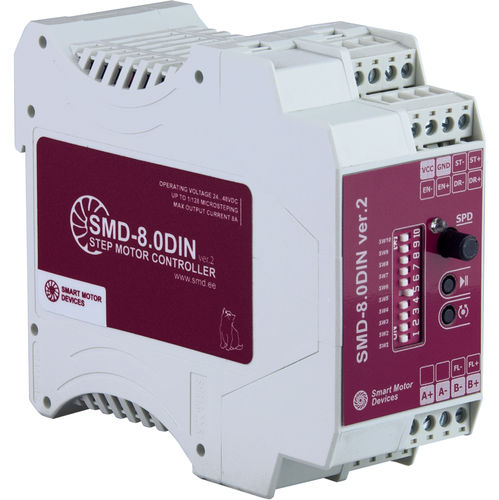

マイクロパスモータ制御装置 SMD-8.0DIN ver.2

DC2相ステッピングデジタル

SMD-8.0DINは、少ない制御モードで優れた動特性と高速動作時の高トルクを実現した新世代のステッピングモータードライバーです。本ドライバーは、バイポーラモードで各相の最大電流が8.0Aまでのステッピングモーターを制御することを目的としています。また、標準的なDINレールに取り付けることで、生産現場での設置を容易にしています。 マイクロステッピングモード。1, 1/2, 1/4,1/8, 1/16, 1/32, 1/64, 1/128 SMD-8.0DINの動作モードです。 - アナログ速度制御 - マニュアルモード - PCに接続せずにスムーズな速度制御に使用されます。 - パルス位置制御STEP/DIR - 標準的な位置制御モードで、モーターの速度はSTEP電圧信号の周波数に比例し、変位はSTEP信号の量に比例します。 追加機能 - 高イナーシャ負荷での動作のための内蔵ブレーキ抵抗 - 外部ブレーキ抵抗を接続可能 - 2つの位相制御モード：電流制御（高トルクで優れたダイナミクス）または電圧制御（静かで非常に滑らかな動き）。 - 保持電流は、全電流値の70%または100%に調整可能 - ENABLE信号を反転させることが可能
