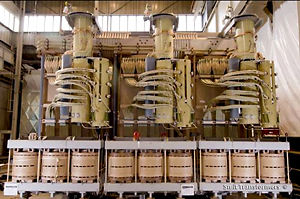

位相調整器変圧器

配電注型樹脂三相

電力のバルク転送は、主に受動的な事柄であり、電力は最も低いインピーダンス経路によって負荷に流れます。 この流れに影響を与えるには、送信側または受信側の位相角を変更する必要があります。これは、位相シフト変圧器を使用して行うことができます。 位相シフト変圧器は循環電流をシステムに導入し、位相シフト変圧器が配置されているラインの負荷電流を減らす（降圧モードで動作する場合）か増加させる（昇圧モードで動作する場合）のいずれかになります。 実際の位相シフトは、デルタ接続された「ブースター」巻線の1 相にわたって、スター接続された調整巻線の2つの相を相互接続することによって達成される。 オン負荷タップ変更により、位相シフトの大きさと極性を変更することができ、それによってシステム内の循環電流が決定されます。 低い電力定格のために、2つのアクティブ部品を単一のタンクに配置することができます。 しかし、高出力の位相シフトトランスでは、2つのアクティブ部品（励起器とブースタトランス）が別々のタンクに取り付けられ、2つのアクティブ部品が互いに接続されます。 励起器とブースタトランスの間のこの接続は、システム全体の電圧で行われ、通常は、内部短絡が損傷するリスクを防ぐために、オイル充填トランキング内で行う必要があります。 SGB-SMITグループは、外部スイッチングまたは雷イベント時に発生する可能性のある複雑な過渡電圧を解析する機能を含む、大位相シフト変圧器の優れた経験を有しています。
