高出力コネクター
データ光学カドラックス

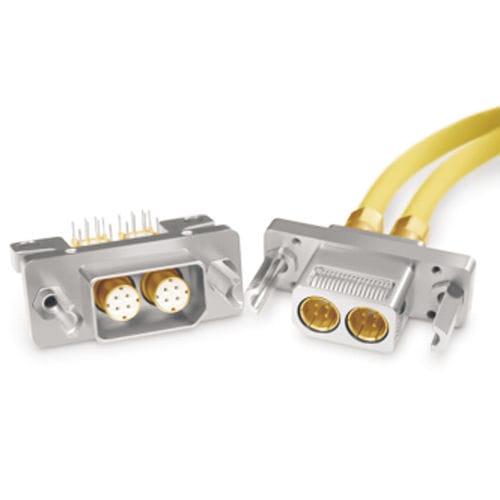

高出力コネクター - Smiths Interconnect - データ / 光学 / カドラックス
高出力コネクター - Smiths Interconnect - データ / 光学 / カドラックス
お気に入りに追加する
商品比較に追加する


特徴

タイプ
データ, 光学
サイズ
カドラックス, ジャック, D-Sub
接続タイプ
スプリング
電気的特性
高密度, 高インピーダンス
分野
軍隊用, 航空宇宙用, 医療用, 鉄道用
その他の特徴
EMI シールド, 高出力
インピーダンス

100 Ohm, 150 Ohm

一次電流

3 A

流量

6.25 GB/s

詳細

高インピーダンスのD-Subコネクタに関連する主な機能は、四角形接点の外側シールドをコネクタのシェルに直接接地することです。 Smiths InterconnectのファイバチャネルD-subコネクタシリーズは、シェルの周りに固定されたマルチフィンガーアースプリングを特長としており、優れたEMIシールドを提供するマルチポイントコンタクトエンゲージメントを提供します。 最終的な結果は、接触外体からコネクタフランジまで測定した場合、接触抵抗が極めて低くなります。 また、ファイバチャネルD-Subシリーズは、衝撃と振動に対するMIL-STD-202のすべての要件を満たしながら、RFノイズを最小限に抑え、最大 1,000の嵌合サイクルまでの高い耐久性を保証する優れた性能を提供します。 150Ωの四角形接点を備えたコネクタは、2、4、6、または8 方向のインサート配置で利用できます。 さらに、D-Subコネクタは組み立てが容易で、堅牢で包括的なトレーニングパッケージを備えています。 特定の配線要件とキー設定機能に対応するために、適切な高速コネクタが確実に嵌合されるように、キー付きジャックポストオプションが設計に組み込まれています。 6か所の支柱により、36か所のキーイングの組み合わせが可能になり、正しいファイバ・チャネル D-Sub プラグが正しい高速レセプタクルに確実に嵌合されます。 キー付きジャックポストバージョンも利用可能です。 ファイバ・チャネルD-Subコネクタは、100Ωクワドラックスで使用されるサイズ9 構成よりも30 % 大きいサイズ3クワドラックスコンタクトを特長としており、150Ωの差動インピーダンスでコンタクト・ペア全体にわたってマッチしたインピーダンス信号を保証します。 これらの機能により、Smiths InterconnectのファイバチャネルD-Subコネクタは、お客様が必要とする重要なエッジを提供します。

---
