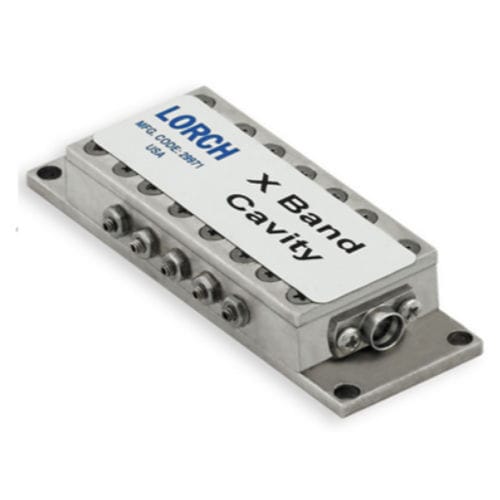

セラミック製フィルタ回路

アルミニウム製波長ガイド用

キャビティ・フィルタ設計は、30MHz ～ 40GHzの周波数範囲と、0.5% 未満 ～ 66% 以上の帯域幅オプションを備えています。 キャビティフィルタは、ディスクリート部品フィルタよりも非常に低い挿入損失、急峻なスカートの選択性、および狭い帯域幅を提供します。 キャビティフィルタの性能は、部品の選択と、ヘリカルコイル、共振器の物理的なレイアウト、キャビティハウジングの形状とサイズに基づいています。 低い周波数では電磁界を励起するためにヘリカルコイルが使用され、高周波では1/8から1/4波容量負荷設計が使用されます。 円筒形の導波路設計は、狭い帯域幅と高電力動作を達成するために使用されます。 各フィルターはお客様の正確な仕様に合わせてカスタム設計されているため、最小コストで最適な性能を得ることができます。 標準キャビティフィルターは、一般的にアルミニウムをベースメタルとして設計されています。 フィルタハウジングは、電気特性と電流の流れを改善するために銀メッキされています。 真鍮、銅、アルミニウムまたはバイメタル共振器を使用して、温度範囲にわたる周波数ドリフトを最小限に抑えます。 30 MHz ～ 40 GHz の 3 dB 帯域幅、66% の 高い「Q」、低損失 コンピュータ支援設計、 ヘリカル、コンブライン、インターデジタル導波路 12 ストックシリーズ
