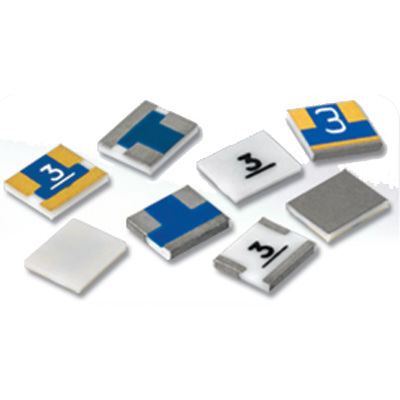

固定減衰器

マキシムの減衰器は、低消費電力チップ・パッケージと0.250 平方メートルの高電力 BeOパッケージで提供されます。 入力電力の定格は0.1 ～ 120ワットです。 減衰値の範囲は 0 dB ～ 20 dB で、一部のデバイスでは 30 dB を使用できます。 チップ減衰器の端子は厚膜材料で作られています。 端子はニッケルメッキで、はんだコーティングされているか、ニッケルRoHS 準拠の鉛フリーの上に銀で覆われています。 当社のチップ減衰器は、厚膜レジスト、窒化タンタル、ニクロム薄膜レジスト材料で入手可能です。TS04、TS07、TS09、KFA、QFAおよびHPCAシリーズは厚膜抵抗素子を使用しています。 このデバイスは、トレイまたはテープおよびリールパッケージで出荷できます。 表面実装チップ減衰器は、プリント回路基板に直接取り付けるように設計されています。 両側のエッジ金属化により、はんだフィレットが形成され、より強力な取り付け、容易な検査、および熱除去面積が増加します。 これらのデバイスは、アルミナ、窒化アルミニウム（AlN）、BeOおよびCVDダイヤモンドで入手可能です。 すべてのデバイスは RoHS 準拠です。
