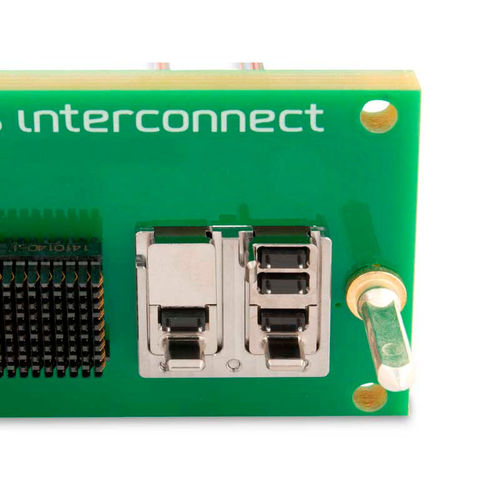

バックプレーンコネクター LightCONEX®

光学光ファイバー差し込み式

LightCONEX®光インターコネクトファミリーには、SOSA™技術規格に準拠し、VPXシステム向けに近日公開予定のVITA 66.5に準拠したプラグインおよびバックプレーンモジュールコネクタがあります。これらのアクティブ・ブラインドメイト光インターコネクトは、VPXシステムのための画期的なソリューションであり、銅線による相互接続に代わって広帯域の光ファイバ・トランシーバが使用される今日の防衛アプリケーションの厳しいSWaP要件を満たしています。 特徴と利点 バックプレーンコネクターには、スプリング式のメカニカルトランスファー（MT）フェルールが採用されており、過酷な衝撃や振動条件下でもMT同士の嵌合を確実に行うことができます。 - 光トランシーバーをプラグインコネクターに統合することで、3Uおよび6Uの高速スイッチおよびペイロードVPXボードの容積密度を向上。 - VITA 66.5で定義されたバックプレーンコネクターとの互換性により、複数のソースを使用でき、設計サイクルを短縮。 - MIL-STD規格に準拠した堅牢なエッジマウント型光インターコネクトにより、光インターコネクトのSWaPを削減。 - ハーフワイドスロットで最大700 Gbps全二重の超広帯域ポート帯域幅密度を実現 - エッジマウンテントランシーバーのファイバーピグテールをなくすことで、VPXボードの組み立てとリワークを簡素化。 構成図 10.3125G - 4TRX (40G, 全二重) - 12TXまたは12RX (120G) - 12TRX (120G, 全二重) 28G - 4TRX（100G、全二重）。 - 12TXまたは12RX（300G）、開発中 アプリケーション - VPXシングルボードコンピューティング - C4ISR組み込みシステム - AESAレーダー - イーサネットスイッチ、高帯域通信リンク
