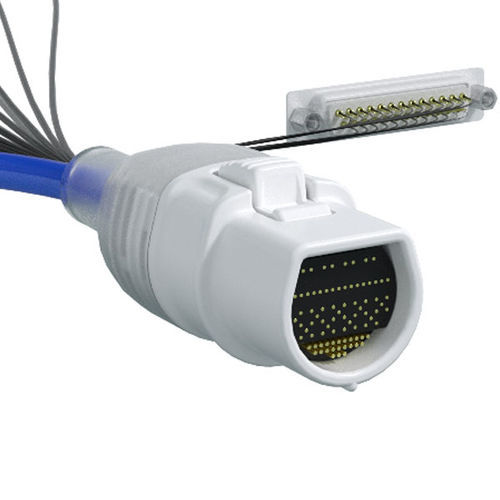

RFコネクター Spring Probe PGA

医療機器用医療用途オーダーメイド

カスタムグリッドアレイレイは、ケーブル付き同軸ソリューションが提供する安定したシグナルインテグリティと同じRF性能を提供しますが、サイズ、重量、コストは削減されます。グリッドアレイレイレイアウトでスプリングプローブとターゲットコンタクトを使用することで、コネクタのサイズ、重量、コストを削減することができます。特定のアプリケーションにおけるグリッドアレイと同軸コンタクトコネクタの相対的なサイズを比較すると、スプリングプローブベースのグリッドアレイ・コンタクトは、従来の同軸コンタクトの約1/2のスペースしか占めません。また、ピンコンタクトとソケットコンタクトをスプリングプローブに置き換えることで、ケーブルコネクタのクリーニングがより早く、より簡単になります。 特長と利点 - ケーブル付き同軸ソリューションより50%小型化 - 30%のコスト削減 - 最大100k回の嵌合サイクル - 温度：15°から35°まで - 接触抵抗 ≤ 50m Ω - 2Aおよび4B構成におけるDCから300MHzまでのRF性能。 - dBの挿入損失 - 20dBのリターンロス - クロストーク - 35dB（2A 構成の場合 - 50dB（4B 構成の場合 グリッドアレイ（PGA）レイアウト スプリングプローブのグリッドアレイを使用すると、設計者は、特定の周波数/コイル設計のコネクタの性能を最適化するために使用するグランドピンの数をカスタマイズすることができ、サイズ、重量、コストを節約しながら、必要に応じて同軸チャネルの性能を維持することができます。また、スプリングプローブグリッドアレイは、プリント基板への大量のはんだ付けを可能にすることで、ケーブル終端作業を簡素化します。
