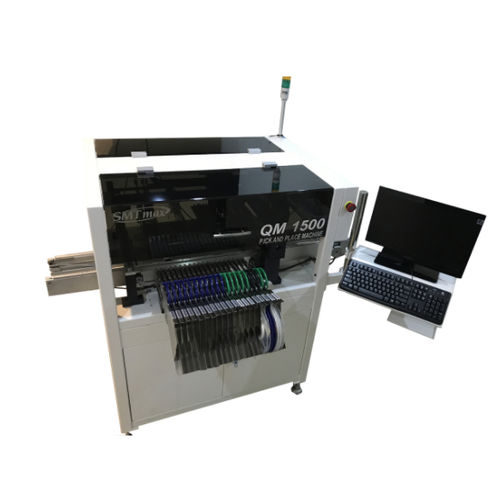

SMTピックアンドプレース装置 QM1500

自動光線位置合わせシステム付き

説明します。 デュアルヘッドを搭載したスタンドアローンタイプのオートマチックピックアンドプレースマシンです。QM1500は3,000 PPHの速度で、0.0005インチのX軸とY軸の分解能を持ち、閉ループ制御で0.045°の回転分解能を持っています。IC（SOP、QFP、BGA、TQFP、TSOP）用のコンピュータビジョンセンタリングシステムを搭載しています。このモデルは、追加オプション（アップグレードカメラ、グリーンハンドル8x2mmフィーダー）を使用することで、0201個の部品を配置することができます。 PCBの最大サイズは17インチx12インチ（431X304mm）で、ワッフルトレイフィクスチャ1個を含みます。QM-PA01はプログラムに時間がかかり、動作も遅くなりますが、より経済的な選択肢です。 仕様は以下の通りです。 - 2つのピックアンドプレースヘッド - 3,000 pph（パーツ・パー・アワー）の推定値 - XとYのデュアル・ライナー・ガイドウェイ - リードスクリューの代わりにボールスクリューを採用 - 17"×13 "の作業エリア（431X304mm - 0402規格の実装（0201部品実装用にカメラとフィーダーをアップグレード - IC（SOP、QFP、BGA）用のコンピュータビジョン自動センタリングシステム、および小型部品のより良い配置。 - 完全にプログラム可能なデジタルZ軸とシータ回転角 - XおよびY軸 0.0005インチの分解能、0.001インチの位置決め、0.045°の回転分解能 - QM1500では最大40個のフィーダーを搭載可能 - 空圧式フィーダーポート20個またはQMPA-01フィーダーキットから選択可能 - フィデューシャル認識によるPCB基板の自動位置補正機能を搭載 - プレース後の自動ビジョン検査 - CADファイル変換機能 - 12ヶ月間の工場出荷時保証（部品および労働力
