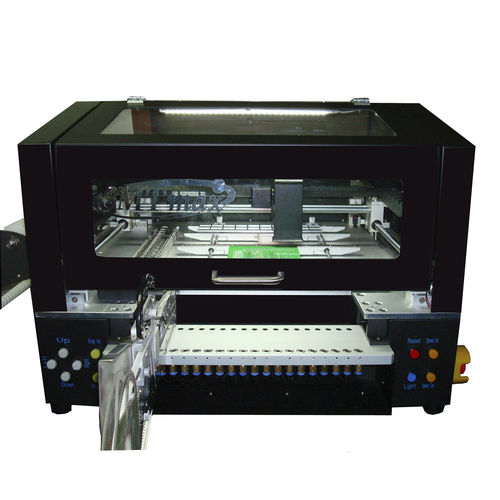

SMTピックアンドプレース装置 QM1200

自動真空卓上型

QM1200 卓上型自動ピックアンドプレース装置 モデル - QM1200 プリント基板サイズ - 14.5" X 16.0" 視覚システム - 上方および下方監視カメラ 視覚機能 - マークポイントの位置決めキャリブレーション ヘッド数 - 2 オートアドバンスドフィーダー - 20 QMフィーダー - 20 ICトレイ - 2, (プラスルースパーツトレイ) ピックアンドプレース能力 - 5000PCS/h (アップルックカメラなし) ピックアンドプレースの精度 - ±0.25mm 適用部品 - 0402～24mm, SOP, QFN, QFP144, BGA (テープ幅: 8mm, 12mm, 16mm, 24mm) 外形寸法 - 16"×27"×19" 重量 - 139ポンド（梱包時198ポンド 真空ポンプ -92KPA（付属、ポンプミュート機能付き 真空ポンプの数 - 2(付属、ミュートポンプ) 電源 - 110Vまたは220V、60/50Hz 必要電力 - 100W 特徴 QM1200は、低コストで完成度の高いターンキー方式のオートマチックピック＆プレースシステムで、導入後すぐに生産を開始できます。システムの操作はデスクトップ・コンピュータで行います。 QM1200は、スタートアップ企業、下請け企業、大学や独立した研究機関向けに設計されています。本機は、小型の0402から大型のBGAや0.5mmピッチのファインチップまで、ほとんどのプリント基板部品を簡単かつ確実に配置することができます。 また、セットアップも簡単に行えます。本機には、ビジョンアライメント装置と上下方向のビジョンカメラが搭載されています。これらにより、作業中にピック＆プレースポイントと部品の両方を迅速かつ正確に検出することができます。
