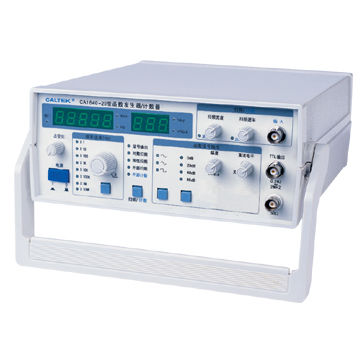

機能発電機 CA1640-20

CA1640-20は0.2 Hzから20のMHzの印象的に広い周波数範囲で作動するように設計されている。 それは正方形、正弦、三角形および脈拍のような多様な波形を扱う機能が装備されている。 それは50 Ωの出力インピーダンスを有する。 それは1M Ωで1mVp-pに10Vp-pで50 Ω、1mVp-pに20Vp-pで範囲を構成するさまざまな出力電圧を50Vp-pおよび1Ap-p発生させる。 出力は単調モードと同様、広範なモードで発生する。 装置は20%から80%の対称を提供し、-5Vに+5Vの範囲でDCのオフセット値を織込んでいる。 TTLの出力インピーダンスはTTLの波形は脈拍のタイプ波形であるが、600 Ωである。 TTLの出力は「0」<0.8Vおよび「1」>+3Vである。 単位は大きさで分類された265x215x90 mmである。 それは60のHzで30 Wおよび110ボルトの評価される電圧の評価される力を有する。 その実用温度範囲は40oCへ0である。 周波数カウンタはある特定の頻度で1.5%に上がるかもしれない0.5%の極端に低い変動率を促進する。 波形ひずみ率は正弦波のための90%である。 それは方形波のための10 kHzそして5Vp-pに5%以下ある。 方形波のための上昇時間はより少しにより17 nSある。 達成される機能出力は10%の精度の0dBに1Vp-pへ10Vp-pである; 0.1Vp-pへの10%の精度の20 dBの1Vp-p、; 10mVp-pへの10%の精度の40 dBの100mVp-p、および1mVp-pへの10%の精度の60 dBの10mVp-p。
