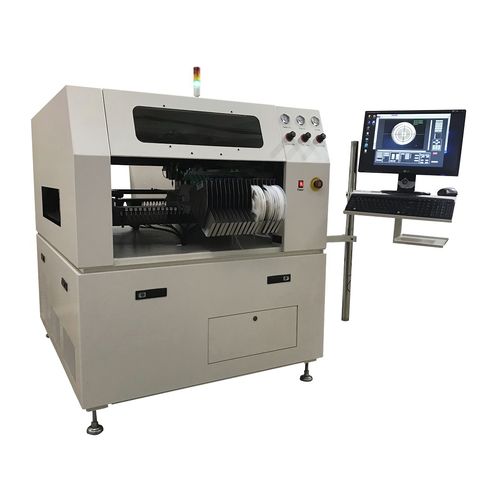

LED用ピックアンドプレース装置 QM3000

SMT自動光線位置合わせシステム付き

説明 QM3000は、フルカラー画像検査システムを搭載した当社最大の自動ピック＆プレースマシンです。このモデルは10年以上前からSMTmaxのラインアップに含まれています。56個のフィーダーと18インチ(457mm)×12インチ(304mm)の作業エリアを持ち、デュアルプレイスメントヘッドを搭載することで、3,500PPHの生産性を実現しており、社内での組み立てを始めるお客様に最適です。オプションのインターナル・コンベヤーは、このユニットをSMTラインに接続するための素晴らしい方法です。また、オプションのディスペンサーは、試作品の作成に最適な機能です。鋳鉄製のフレームは振動を排除し、熱安定性を可能にします。SMTmaxのハードウェアとソフトウェアは、カリフォルニア州チノの工場で製造されているため、他のユニークなハンドリング目的のためのカスタマイズが可能です。 仕様は以下の通りです。 - 推定P.P.H.（パーツ・パー・アワー）3500 - 18"(457mm)×12"(304mm)の作業エリア(QM3000) - 0402規格の配置（小型部品のためのアップグレード - コンピュータビジョンによるIC（SOP, QFP, BGA）の自動センタリングシステム、および小型部品のより良い配置 - 完全にプログラム可能なデジタルZ軸とシータの回転角度 - XおよびY軸 0.0005インチの分解能、0.001インチの位置決め、0.045°の回転分解能 - QM3000の標準的なフィーダー容量である56個のフィーダーを搭載 - フィデューシャル認識によるプリント基板の位置補正 - プレース後の自動ビジョン検査 - CADファイル変換機能（.CSVカンマ区切り表示 - ガーバーファイル変換機能（ペースト塗布オプション用 - 12ヶ月間の工場出荷時保証（部品とサービス - 簡単な操作で素早くプログラミングできるグラフィックソフトウェア。プログラミングは、カメラのティーチモードで行うことも、ガーバーファイルやCSVファイルを読み込んで行うこともできます。
