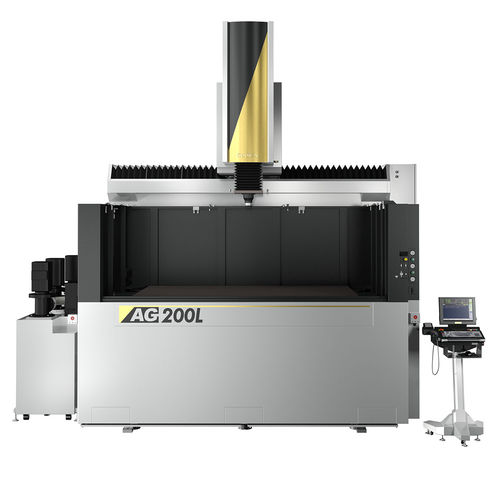

形彫放電加工装置 AG200L

高速

３軸リニアモータ駆動と高剛性機械構造 自社開発のリニアモータを搭載し、大型でありながら高速・高応答なサーボ性能を発揮します。非接触駆動のため、高精度・高応答を長期にわたり維持します。高剛性の機械構造と固定加工タンクにより、軸精度がワーク質量に影響されず、機械変位を抑えます。独自のY軸構造は、横サーボや3軸の寄せ加工でも高速かつ安定した性能を発揮します。 放電安定システム「アークレス Plus」 “絶対アークしない”「アークレスPlus」を搭載し、さらなる高速化、極限までの電極消耗抑制、梨地から鏡面までの幅広い多彩な加工面質の実現など、形彫り放電加工のパフォーマンスが飛躍的に向上しています。高速な放電状態検出・放電パルス技術、高速・高応答なリニアモータのサーボ技術、適切な加工条件生成技術が一体となり、高速・高精度加工を実現します。 シリーズ最大の加工範囲 C型コラム仕様の「AG100L」をベースに機械設計を最適化したことで、設置面積を抑えつつ、さらに大型なワークへ対応しました。Y軸を二重構造のスライド方式とすることで、加工軸のストロークを拡張しながら移動質量を軽減し、高速加工が可能です。加工前の位置決め時に、自動フォールディング動作を行い、Y軸を最適に制御します。
