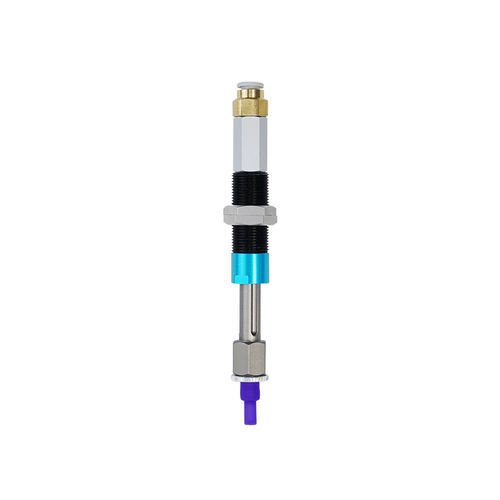

フレキシブルサポート クランプ ISC-SC6-P4.5E

加工用部品ツール用測定装置用

ISCエアバッグタイプのインナーサポートクランプは、フグの自己防衛形状を模倣し、バイオニック設計された革新的なフレキシブルクランプです。 フレキシブルエアバッグに一定の圧力の空気を充填することで、膨張を実現し、インナーサポート式の把持が完了します。 入力空気圧を正確に制御できるため、固定具によるワークへのクランプ力を制御でき、ワークが破損しにくくなります。 パフォーマンスパラメータ モデル ISC-SC6-P4.5E エアバッグモジュール全高 H 25.5 接触面の直径 D 4.5 構造直径 A 14 底面高さBからの作業径 4 有効接触面高さ C 8 エアバッグ モジュールの作業高さ E 17.5 全長 N E+105 空気圧範囲/kPaを使用 0-120 限界拡張外径/mm 5.2 極限荷重/g 70 フィクスチャ重量/g 36 金属棒モデルを使用 VFNT 1421-G18 取付穴サイズ/mm 14.5
