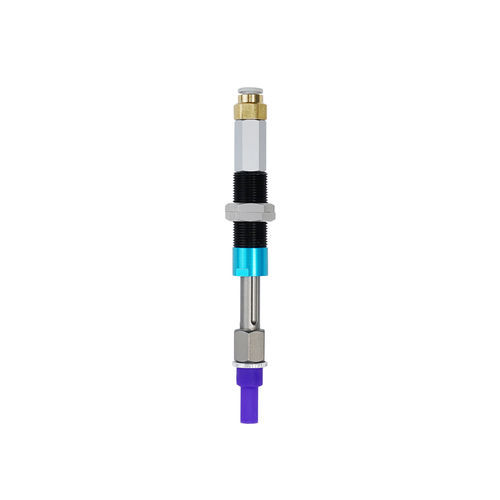

フレキシブルサポート クランプ ISC-SC6-P7E

加工用部品ツール用レール

ISCエアバッグタイプのインナーサポートクランプは、フグの自己防衛形状を模倣し、バイオニック設計された革新的なフレキシブルクランプです。 フレキシブルエアバッグに一定の圧力の空気を充填することで、膨張を実現し、インナーサポート式の把持が完了します。 入力空気圧を正確に制御できるため、固定具によるワークへのクランプ力を制御でき、ワークが破損しにくくなります。 パフォーマンスパラメータ モデル - ISC-SC6-P7E エアバッグモジュール全高 H - 31.5 接触面の直径 D - 7 構造直径 A - 14 底面高さBからの作業径 - 7 有効接触面高さ C - 14 エアバッグ モジュールの作業高さ E - 23.5 全長 N - E+105 空気圧範囲/kPaを使用 - 0-120 限界拡張外径/mm - 9.25 極限荷重/g - 280 フィクスチャ重量/g - 36 金属棒モデルを使用 - VFNT 1421-G18 取付穴サイズ/mm - 14.5
