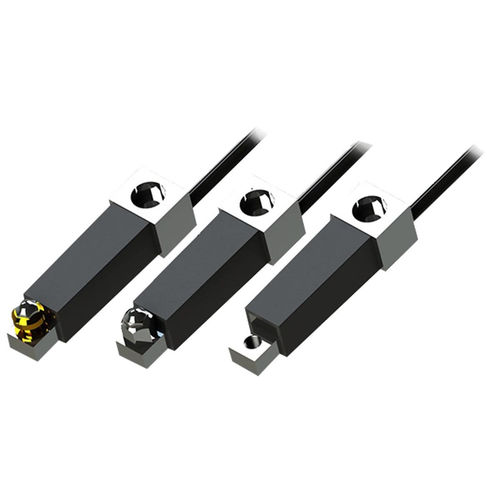

測定用タッチプローブ DUSM series

コンパクト

DUSM — ミニフレックス •0.5mm測定範囲 •0.01 µm以上の分解能 •0.5 µm以上の繰り返し性 •スプリングアクチュエーション •IP68シーリング •拡張アーム •コンパクトなパッケージで堅牢な設計 ミニチュアシングルリーフフレックスは、フレックスベースのコンタクトプローブの別の変形です。 小型シングルリーフフレックスキュアは、0～500ミクロンのキャリブレーション範囲を持ち、コンタクトチップ実装の代替構成のための手段を提供します。 フィクスチャへのゲージ本体取り付けは、1本のM2.5ネジを使用して行います。 コンタクトチップ取り付けは、主に長さエクステンションでの使用を意図した一体型M3ロックスレッドインサート、OEMの固定長コンタクトチップ、またはSolartronのチップアダプターを使用して取り付けます。Solartronの専用チップで塗布すると、1mmの高さ調整が可能です。 OEMチップはどちらのオプションにも取り付けることができます。ただし、ゲージの寿命と再現性を著しく損なうのを避けるため、高さはゲージの上面から最大6mmに制限することをお勧めします。 中間調整範囲は、標準チップを使用したキャリブレーションの基準点です。 長さ延長はこのスタイルのゲージに適用できますが、注意して使用する必要があります。 先端と取付ねじの間の最大長さは12mmにすることをお勧めしますが、これは先端の高さのアプローチ角度や測定偏向などの他の変数に依存します。これらの条件が極端になると、ゲージの寿命が大幅に短縮され、繰り返し性が著しく低下します。
