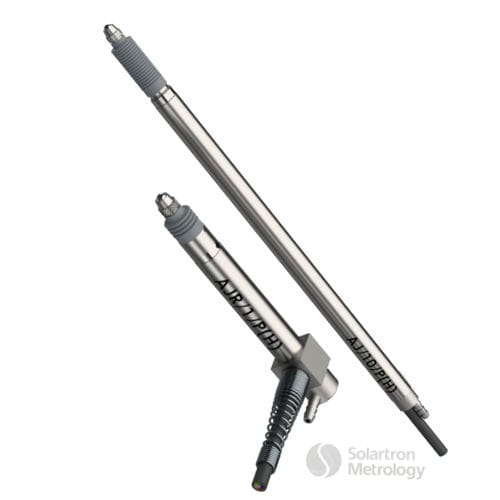

リニア測定タッチプローブ AJ/P series

空気圧式アナログ

• ± 1、± 2,5、± 5、± 10 mm 変位トランスデューサ測定範囲 • 直線 性 0.5% 以上の精密測定値 • 再現性精度 0.05µm 以上 • 接触センサーチップの範囲 • ピストンを使用した空気圧アクチュエーション-ギャトが損傷しても動作する • 標準接点センサー先端力 0.7N (オプションあり) • IP50 シーリング (完全密閉オプションも利用可能) • 優れたサイドロード機能を備えた誘導型センサー • リニア可変差動変圧器 (LVDT) またはハーフブリッジオプション Solartron Metrology コンタクトゲージプローブ、LVDTプローブまたは変位量センサは、さまざまな寸法精度測定および位置決めアプリケーション向けに、最もコスト効率の高いソリューションを提供します。 空気圧式LVDTプローブ（空気圧プッシュまたは真空リトラクト）により、治具内の部品数を減らすことができ、信頼性が向上し、治具コストが削減されます。 また、変位プローブの先端が完全な「リトラクト位置」になる可能性があるため、ゲージへの部品の高速自動ロードも可能です。 AX/5/1などの変位プローブは、機械式ムーブメントが10mmで、ムーブメント開始時のキャリブレーション範囲は±1mmです。 リニア変位センサ内部の精密ベアリングは、ゲージプローブ先端の正確な位置決めを保証します。 変位センサの設計と製造の両方に細部に注意することで、線形変位センサの寿命を通して高精度な測定が保証されます。
