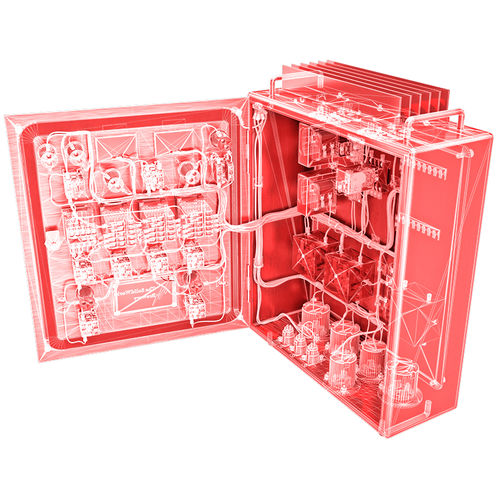

デザインソフトウェア Electrical Professional

データベース計画用組み込み

SOLIDWORKS® Electrical Professionalパッケージは、SOLIDWORKS Electrical Schematic Professionalの電気回路図設計機能とSOLIDWORKS Electrical 3Dの3次元機能を1つのパッケージにまとめたものです。 SOLIDWORKS Electrical Professionalを選ぶ理由 組み込み電気システムの設計には、単線図および複線図ツールを提供する統一された電気ツールセットが必要です。組み込みシステム設計では、2次元と3次元のすべての作業を機械部品および電気部品の両方と同期する必要もあります。 SOLIDWORKS Electrical Professionalの機能を紹介 単線図 複雑な組み込み電気システムの電気構成部品と相互接続をシンプルな図形で表した電気システムの検討ツールです。 複線図 シンプルなユーザー インターフェイスを備えた回路図作成ツールで、反復作業の簡素化に最適です。 混在回路 連動性を維持しつつ、単線図および複線図の両方を同じ回路図で組み合わせます。 2次元キャビネット作成 電気構成部品の2次元外形図とともに、電気回路図から2次元形式でパネルを表現します。 電気的構成要素および記号ライブラリ 業界標準の回路図シンボル（IEC、ANSI、JIS、GB）の豊富なライブラリとメーカー部品のデータベースを組み合わせることで、使いやすいインポート ツールとともに、容易にカスタマイズと調整が可能な部品データベースを提供します。 設計と再利用 インテリジェントなカット アンド ペースト、簡単にアクセスして選択できる「お気に入り」の構成部品や回路設計要素、SOLIDWORKS Electrical以外の設計要素を再利用できる使いやすいインポート ウィザードをまとめた、統合ツール スイートです。 端子台図面の自動生成 リアルタイム設計をベースとし、その設計内容と同期しながら、端子台図面を自動的に生成します。 レポートの生成 リアルタイム設計データベース クエリに基づいてレポートを自動的に生成します。統合されたカスタム レポート作成ツールを使ってカスタム レポートの作成もできます。 自動化された接点の相互参照 メーカー固有の構成部品から選択できる接点とその種類に基づいて、電気接点をリアルタイムで自動的に相互参照し、同期状態を維持します。 高度な公式マネージャ ワイヤの名称入力からプロジェクト名に含まれる数式まで、SOLIDWORKS Electricalには利用できる強力な数式機能が搭載されています。 電気構成部品とシンボルのライブラリの管理 電気設計要素および構成部品に簡単にアクセスできる、統合されたシンボル ライブラリです。 SOLIDWORKS Electricalのコンテンツ ポータル 業界標準の回路図シンボルの豊富なライブラリとメーカー部品のデータベースへのアクセスを提供するWebベースのコンテンツ ポータルです。 SOLIDWORKS 3D CADへのリンク SOLIDWORKS Electrical Schematicsを3次元のSOLIDWORKSアセンブリにリンクさせ、適合性の検証や、すべてのワイヤ、ケーブル、ハーネスのルート計画、ワイヤ長の全長計算を簡素化します。 ECADおよびMCADの共通データベース SOLIDWORKS Electrical Schematicsの双方向リンクで、マルチユーザー間のリアルタイム作業を実現します。ECADとMCADでデータベースを共有し、一貫性を維持します。 PLCツール プログラマブル ロジック コントローラ（PLC）管理ツールにより、多くのPLC配線設計作業を自動化します。PLCデータやラベルのインポートも可能です。 ダイナミック コネクタ ツール 強力で使いやすいコネクタ ウィザードによって、電気コネクタの作成、設計、使用を簡素化します。
