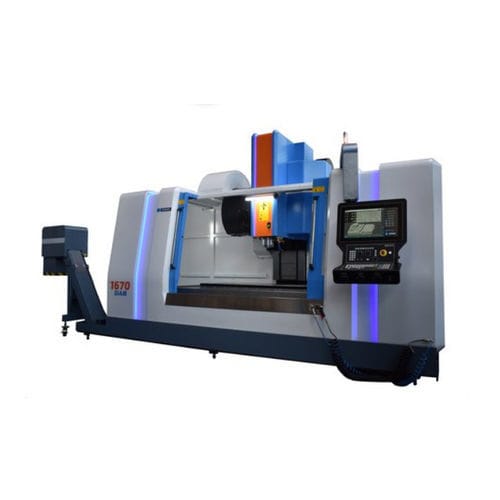

3軸フライス盤 DIAM 16704軸縦型2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 4軸
- 主軸の方向
- 縦型
- スピンドル数
- 2 リード
- スピンドル
- BT 40, BT 50
- ツールステーション数
- 24ツールステーション, 40ツール, 30ツール, 20ツール, 32ツール
- X軸移動距離
1,600 mm
(62.99 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
650 mm
(25.59 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
11 kW, 15.5 kW
(14.96 hp, 21.07 hp)- 最大テーブル積載量
1,600 kg
(3,527 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
12,000 kg
(26,455.47 lb)- 全長
4,350 mm
(171.3 in)- 全幅
2,400 mm
(94.5 in)- 全高
3,230 mm
(127.2 in)
詳細
冷却スピンドル、ベルト駆動
4バールのクーラント液
スピンドルまたはフレキシジェットノズルからの工具冷却
エアガンおよびウォーターガン
ベルト式チップコンベヤ
前面スライドドアと安全ロックを含む完全保護
第4軸の準備
室内照明
オプション
12000rpm スピンドル
ダブルアームグリッパー付き30または40ステーションツールストア
パーツプローブ
ツールプローブ
直線3軸の精密スケール
20バールのスピンドル冷却
モーター駆動式第4軸、Ø120または170, 200, 250, 320mmプレート付き
スモークバキューム
オイルセパレーター装置
納入可能
絶縁トランス
ツールホルダー
Fagor SOMAB PL+S VFとの組み合わせ
15インチカラーフラットタッチスクリーン
フルQWERTY英数字キーボードおよびマウス
電子ハンドホイールは取り外し可能
USB接続およびRJ45イーサネット接続
DXFファイルの取得
SIEMENS 828 Dと会話型SHOPMILL
10.4インチTFTフラットカラースクリーン
フルQWERTY英数字キーボード
電子ハンドホイール
フロントパネルにUSB接続
RJ 45によるETHERNETネットワーク接続
---
カタログ
DIAM range
4 ページ
