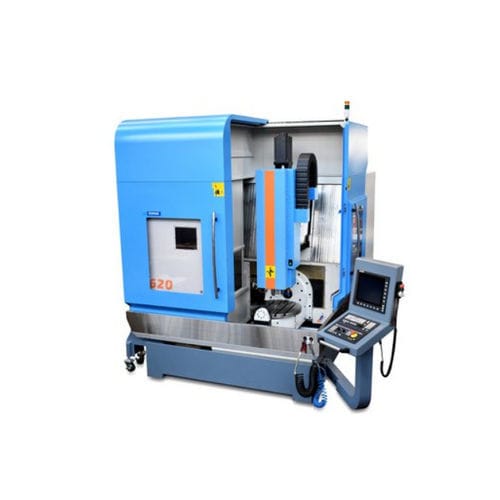

5軸フライス盤 DIAM 620縦型HSK-6324ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-63
- ツールステーション数
- 24ツールステーション, 40ツール, 32ツール
- X軸移動距離
620 mm
(24.41 in)- Y軸移動距離
520 mm
(20.47 in)- Z軸移動距離
460 mm
(18.11 in)- 回転速度
10,000 rpm, 12,000 rpm, 15,000 rpm
(62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
6,500 kg
(14,330.05 lb)- 全長
3,300 mm
(129.9 in)- 全幅
2,300 mm
(90.6 in)- 全高
3,100 mm
(122 in)
詳細
加圧ベアリング付き冷却スピンドル
リニア3軸に精密スケール
B軸とC軸の高精度光学式エンコーダ
ツールマガジン
ダブルアームツールチェンジャー
3バールのクーラント液
スピンドルまたはフレキシジェットノズルからの工具冷却
チップフラッシング
チップコンベア
エアガンとウォーターガン
前面スライドドアと安全ロックを含む完全保護
加工エリアに簡単にアクセスできる前面ドアと側面ドア
クレーンで部品を積載するための電動ルーフ
室内照明
オプション
レーザーパーツプローブ
ツールプローブ
20バールのスピンドル冷却
オイルセパレーター装置
マイクロ潤滑
納入品
絶縁トランス
ツールホルダー
ハイデンハインiTNC 530 HSCI
15インチTFTスクリーン
QWERTY英数字キーボード
オペレータMB720キーボード
リモートハンドホイール
フロントパネルにUSB接続
RJ 45によるETHERNETネットワーク接続
4 Gb メモリ
代替品
会話型SOMAB PL + S VT付きFAGOR 8065
15インチカラーLCDフラットタッチスクリーン
QWERTY配列英数字キーボードおよびマウス
リモートハンドホイール
フロントパネルのUSB接続
RJ 45によるETHERNETネットワーク接続
高解像度3Dシミュレーション
プロファイルエディター
.dxfファイルでの作業
静的および動的RTCP
または
SIEMENS 840D sl
10.4インチTFTフラットカラースクリーン
フルQWERTY英数字キーボード
電子ハンドホイール
フロントパネルにUSB接続
RJ 45によるETHERNETネットワーク接続
---
