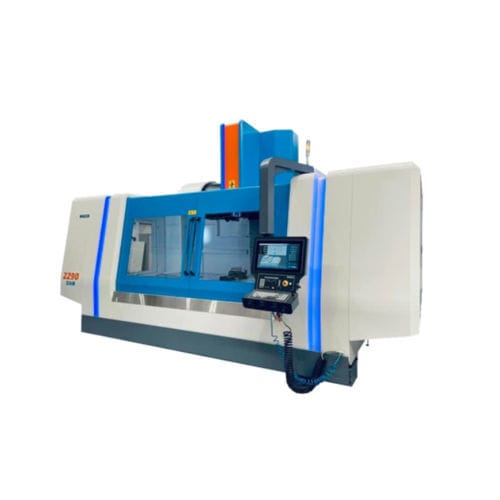

3軸フライス盤 DIAM 22905軸4軸縦型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 5軸, 4軸
- 主軸の方向
- 縦型
- スピンドル数
- 2 リード
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション, 40ツール, 30ツール, 32ツール
- X軸移動距離
2,200 mm
(86.61 in)- Y軸移動距離
900 mm
(35.43 in)- Z軸移動距離
900 mm
(35.43 in)- 回転速度
8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 出力
15 kW, 18.5 kW, 22 kW, 26 kW
(20.39 hp, 25.15 hp, 29.91 hp, 35.35 hp)- 最大テーブル積載量
2,500 kg
(5,512 lb)- 総重量
27,000 kg
(59,524.81 lb)- 全長
6,000 mm
(236.2 in)- 全幅
3,720 mm
(146.5 in)- 全高
3,920 mm
(154.3 in)
詳細
冷却スピンドル、ベルト駆動
4バールのクーラント液
スピンドルまたはフレキシジェットノズルからの工具冷却
エアガンおよびウォーターガン
ベルト式チップコンベヤ
前面スライドドアと安全ロックを含む完全保護
第4軸の準備
室内照明
オプション
パーツプローブ
ツールプローブ
直線3軸の精密スケール
20バールのスピンドル冷却
Ø170または200, 250, 320mmプレート付きモーター駆動第4軸
スモークバキューム
オイルセパレーター装置
納入可能
絶縁トランス
ツールホルダー
Fagor SOMAB PL+S VFとの組み合わせ
15インチカラーフラットタッチスクリーン
フルQWERTY英数字キーボードおよびマウス
電子ハンドホイールは取り外し可能
USB接続およびRJ45イーサネット接続
DXFファイルの取得
SIEMENS 828 Dと会話型SHOPMILL
10.4インチTFTフラットカラースクリーン
フルQWERTY英数字キーボード
電子ハンドホイール
フロントパネルにUSB接続
RJ 45によるETHERNETネットワーク接続
---
