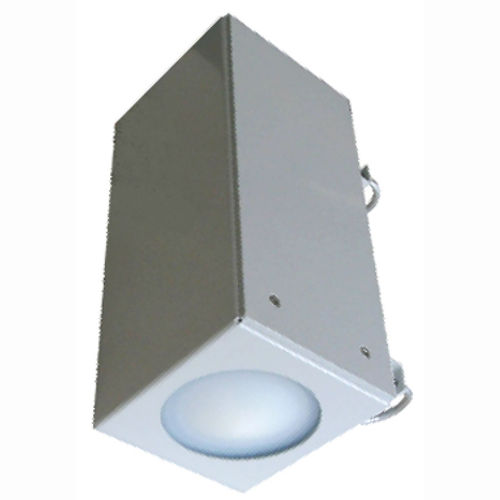

マイクロ波レベルセンサ RL-15

水用デジタル出力4-20 mA

RL-15 / RL-35は、媒体に直接触れることなく表層水位を測定する高精度な測定器です。 特長・メリット - 非接触でメンテナンスフリーのシステム - 測定範囲15 mから35 m - ブランキングゾーン: 0.5 m - 高精度+/- 2mm - コンパクトなデザイン - 温度や風などの環境による影響を受けません。 - 既存システムへの統合が容易 - 破壊行為に強いデザインで、人目を引くことがない 測定原理 いわゆるパルス方式で、短いマイクロ波インパルスを水面に送ります。その後、センサーは短時間スタンバイ状態になります。この間、水面はパルスを反射し、統合された評価システムに届きます。インパルスの実行時間は、現在の水面までの距離に直接対応します。 技術的な詳細 概要 寸法 153 mm x 325 mm x 200 mm 電源 9.6 ...36 VDC 測定周波数 26 GHz (Kバンド) 総重量 3 kg レベル測定 分解能 1 mm 精度 ±2 mm ニアブランキングゾーン 0.5 m ホールドバック時間 60秒（電源投入後） ステップ応答時間 < 3 s (測定距離が最大0.5 mまで急激に変化した後の時間)
