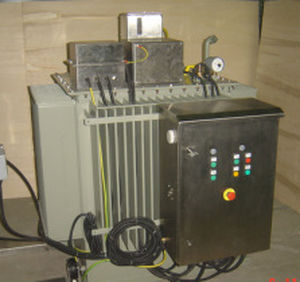

電源変圧器

乾式油入三相

接地変圧器は、中性 接地の可能性を提供する3 相システムで中性点を作成するために使用されます。 アースは、アーク抑制炉、中性接地炉または抵抗器を介して、または直接であってもよい。 オイルタイプ：最大 36kV ドライタイプ：最大 36kVまで： 要求に応じて補助巻線付き 設計は、ジグザグに接続された1 本の巻線を有する変圧器であってもよい。 このような巻線のゼロ配列インピーダンスは、通常は非常に低いですが、電源システムのどこかでアースフォールトが発生した場合に変圧器を通る電流を制限することの目的であれば、それを増やすことができます。 ジ@@ グザグの代替接続は、スター/デルタ接続であり、デルタ接続巻線がゼロシーケンスの磁場を補償し、星とデルタ巻線の間の漏れ場に限定され、変圧器のゼロ配列インピーダンスを比較的小さくします。 アース変圧器に連続補助ステーション供給のための二次巻線を提供することが可能である。 アース変圧器をアーク抑制リアクタと一緒に使用する場合、アース変圧器の定格電流（およびその持続時間）は、アーク除去反応器のデータによって決定されます。
