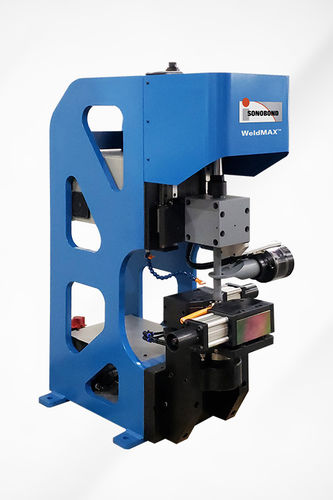

超音波式スポット溶接 WeldMAX™ MH-15100

ソノボンドのWeldMAX Model MH-15100は、業界最強の超音波スポット溶接機で、最大10,000Wの出力で様々な金属アセンブリを溶接することができます。 MH-15100は、熱、電流、フラックス、充填材、その他の消耗品を使用せずに、超信頼性のある固体金属結合を生成します。強度が高く、導電性の高い溶接接合部を作り出します。また、溶接速度は接合する材料の厚みや種類によって異なりますが、ほとんどの作業で3秒以内に完了します。 MH-15100は、ソリッドステート周波数変換器、ソノボンド独自のウェッジリードシステムを搭載したウェルディングヘッド、簡単に取り外し交換可能なテーパーロックチップからなり、振動させて材料を超音波でスポット溶接します。ソノボンドでは、お客様それぞれのニーズに合わせてツーリングをカスタム設計しています。 アプリケーション Sonobond WeldMAX モデル MH-15100 超音波溶接機は、重いゲージのワイヤーからワイヤー、ワイヤーからターミナルへのアセンブリ、電気バスバー製造、およびその他の電子/電気アセンブリ、錫メッキされたストランドワイヤーアセンブリに使用されています。 動作原理 WeldMAX MH-15100は、ソノボンド独自の高振動力と低振幅のウェッジリードカップリングシステムを採用し、精密で信頼性の高い溶接を実現します。本機は、溶接チップを介して高周波の超音波エネルギーを被溶接金属間の表面に照射します。振動エネルギーは、ワークピース間の酸化物や表面膜を分散させ、材料を溶かすことなく、真の金属溶接を実現します。 材料 WeldMAX MH-15100は、200平方mmまでの銅の撚り線と電線を接合するためのツールを提供することができます。
