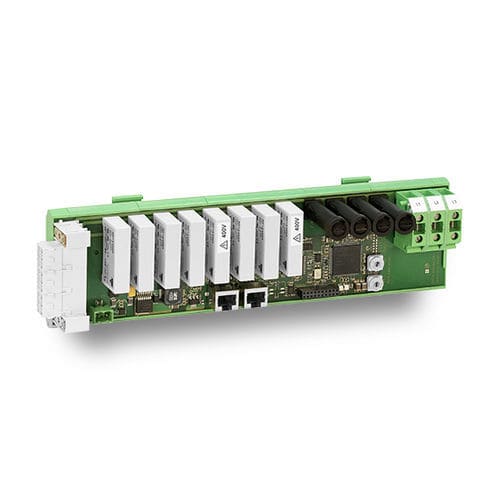

スイッチングリレーモジュール

安全AC送電レールDIN取り付け用

400Vで最大8個のヒーティングカートリッジを制御するリレーモジュール このリレーモジュールは、400Vで8つのヒーターカートリッジの制御を可能にします。Lightシリーズの典型的なオープン構造で、非常に優れた価格性能比が印象的です。信号処理のための極めて短い変換時間と高いプロセス信頼性により、このモジュールは複雑なマシンネットワークでの連続運転にも理想的です。 電源・リレー リレーモジュールでは、L1相のみがループスルーされます。他の2相L2、L3は負荷を制御するために使用されます。さらに、リレーモジュールには電流測定器が内蔵されており、各リレーの電流を周期的に測定することが可能です。測定は4つのリレーをそれぞれ2つのブロックに分割して行う。RP1はPCB実装用のソリッドステートリレーで、消費者の制御用に3つの安定化された制御電圧を備えています。そのため、高いサージ電流耐量とノイズ耐性により、AC負荷のスイッチングを極めて安全に行うことができます。 LEDとスイッチ 複数のステータスLEDにより、さまざまな動作モードやハートビート電文などの安全機能による警告メッセージを視覚的に確認することができます。モジュールのアドレスとボーレートは、HEXスイッチとロウ付けジャンパーで設定できます。 信号処理 リレーとCANプロトコルを制御するための強力なARM7マイクロコントローラがモジュールに搭載されています。さらに、ハートビートも内蔵しています。 CANインターフェース CANバスネットワークの様々な場所やタスクで柔軟に使用できるよう、DS 301および401に準拠して設計されたCANインターフェースを内蔵しています。ソントハイムのCANインターフェースは、すべてISO 11898に準拠しています。
