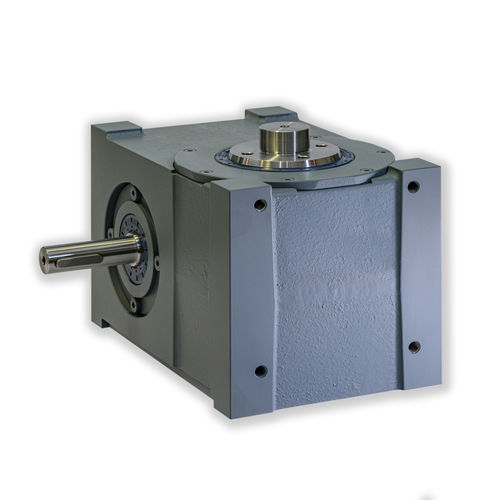

回転式インデクサー Rotoblock® S/SS-series

オシレーター非連続球体状カム

Rotoblock®は、均一な回転入力運動を出力軸の間欠回転運動または振動運動に変換します。これは、グロボイドカムと、そのカムに噛み合わされたローラーの働きによって実現されます。この動作変換は、精密で制御された静かな動作です。 特長 Rotoblock®は、他の装置と比較して、以下のような利点があります。 高い搬送速度 各アプリケーションに最適な運動法則の採用が可能 一定のサイクルタイム 位置決めの再現性 確実な位置決め ダウンタイムの低減 騒音と振動の低減 ラチェットシステムやメカニカルストップを使用しない メンテナンスの手間が省ける これらの特徴により、Rotoblock®を使用する企業が増えています。 操作方法 Rotoblock®は、非常にシンプルな装置です。 回転するグロボイドカムが、適切な形状に加工され、プローブ（タレット）の制御された動きを作り出します。カムの形状は、プローブの移動と停止を決定します。プローブの動きとその時間は、無限の組み合わせが可能です。 Rotoblock®インデックス・ユニットでは、カム形状は2つの異なる領域で構成されています。 インデックス角度：あらかじめ設定された運動法則により、プローブに回転角度を発生させます。 ドウェル角：プローブをゲームなしで確実に停止させます。 これらの角度の大きさは、ドラフト段階で選択することができます。通常、運動法則は対称的であり、カムは両方向に回転することができます。これにより、同じ運動特性を得ることができ、プローブの回転方向も反転します。
