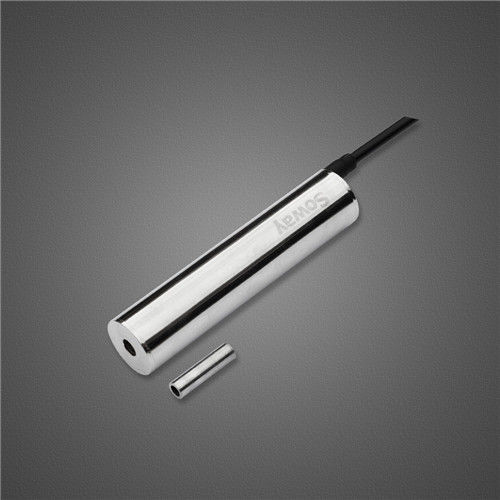

リニア変位センサ SDVG20 DC

非接触式LVDTアナログ

LVDT（リニア可変差動トランス）は、非接触で絶対値を読み取ることができ、基本的に無限の分解能を持つ位置トランスデューサである。3つ以上のコイルから成り、その中で透磁率の高いコアが動き、一次コイルと二次コイル（通常2つ）の間の結合を変化させる。 LVDTは、高信頼性の軍事用途によく使用される。また、航空機の制御面用アクチュエータの位置フィードバックセンサとしてもよく使用される。LVDTゲージヘッドは、生産現場や品質保証の分野で活躍しています。LVDTゲージヘッドのアレイは、例えば自動車のドアのテンプレートに組み付けることができます。生産ラインからサンプルを採取し、テンプレートに貼り付けます。標準プロファイルからの偏差を測定し、ドアパネルを製造する工具に調整または再加工が必要かどうかを判断して、完成品を許容範囲内に収めるために使用します。受入検査装置では、LVDTを使用して重要な寸法を測定し、コンピュータに読み込ませて、データを許容範囲と比較します。 特徴 - SS304構造、スプリング式。 - DC駆動、シグナルコンディショナー内蔵 2線式電流出力4-20mA。 - 無接点、長寿命。 アプリケーション - 油圧シリンダ位置検出 - 橋梁のたわみとコンクリートのひび割れのモニタリング - バルブポジションセンシング - 工作機械の位置フィードバック - 地下鉄トンネルのひび割れ監視
