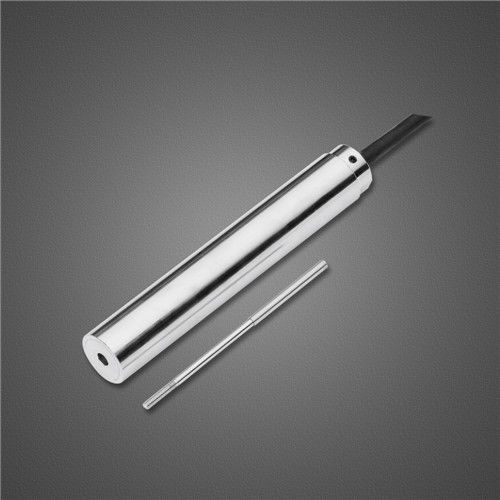

リニア位置センサ SDVE28 DC

非機械的結合磁気LVDT

LVDT（Linear Variable Differential Transformer）は、非接触、絶対読取り、無限大の分解能を持つ位置トランスデューサである。LVDTは3つ以上のコイルから成り、その中で透磁率の高いコアが動き、一次コイルと二次コイル（通常2つ）の間を可変に結合する。検出技術は非接触であるが、コアがストロークを通してコイル内に位置するように機械的配置が追加されていることが多い。 基本的なLVDTは、1つの1次コイル、2つの2次コイル、および可動コアで構成されている。コイルは筒状のコイルに巻かれており、その内部はボアと呼ばれている（下図参照）。LVDTを使用して金属成形品（自動車のフェンダーなど）の寸法を測定する場合、LVDTのコアは金属成形品の表面に接触するスタイラスと連動しているため、LVDTは金属成形品に接触しているスタイラスと通信する。スタイラスは摩耗するが、センサーの素子は摩耗しない。 特徴 - SS304構造、耐圧防爆 - DC動作、内部シグナルコンディショナー内蔵 - 3線式電圧出力 0-5Vまたは0-10V 2線式電流出力 4-20mA - 無接点、長寿命 アプリケーション - 石油化学、天然ガス業界 - 可燃性・爆発性環境 - 軍事兵器製造 - 爆発性粉塵、ガスのある危険な場所
