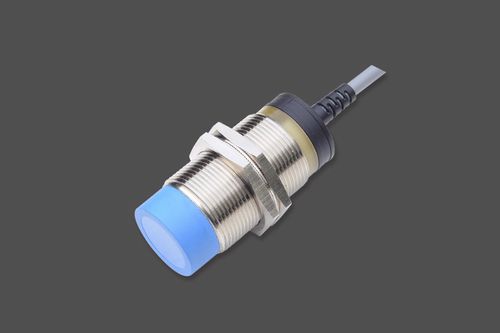

誘導型近接スイッチ SPI

磁気円筒形M12

誘導型近接スイッチは、金属導体と交番磁界の相互インダクタンスの原理を利用したスイッチです。センサーの前端にある検出コイルは高周波の磁界を発生させます。金属物体が磁界に近づくと、金属物体内部に渦電流が発生し、磁界のエネルギーが減衰します。金属物体がセンサーの誘導面に常に接近していると、エネルギーが吸収され、減衰が起こります。減衰があるレベルに達すると、センサーのスイッチが作動して信号を出力し、非接触検出の目的を達成することができます。 誘導型近接センサは、透磁性体や導電性の被測定物を直接検出する、まさに非接触型のセンサです。比較的高い周波数で動作するため、強磁性体の透磁率によるコイル回路の変化や、導電性体の渦電流による変化を検出することができます。ほとんどの近接センサの信号は、ターゲットが校正範囲内に入ったときに切り替わるスイッチング出力である。連続関数も可能であるが、一般に非線形でターゲットの形状や大きさに影響される。 特徴 1. 非接触検出方式、摩耗なし。 2. 特殊なIC設計により、安定した性能を発揮します。 3. 機械的衝突防止、耐腐食性。 アプリケーション - 検出ゲート開閉 - カム位置の検出 - アルミ原版の移動検出 - 単位数
