CAOソフトウェア CGM HLR

図表デッサン用3D2D

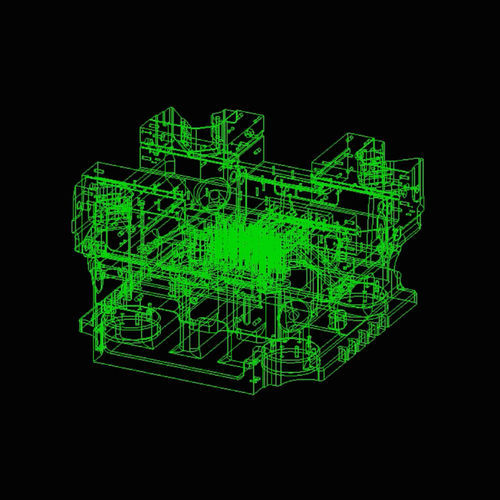

さまざまな視点から3Dモデルの可視、非表示、シルエット、および遮蔽された線を計算することにより、簡単に解釈できる図面データを生成します。 3D 部品の寸法生成 陰線情報が元の CAD モデルに関連付けられるので、曲線を計算して長さ寸法を求めることができます。 固有のビュー角度から 　モデルを解析 CGM HLR は、固有のビューでモデルを解析して可視線、閉鎖線、陰線を判別し、2D 作図シートの正確な陰線情報を生成します。 可視性 最適な作図シートの曲線（可視線、陰線、閉鎖線等）について可視特性を計算します。 精密情報 CGM HLR は、大規模で複雑な 3D モデルについて迅速で正確な陰線結果を提供します。
