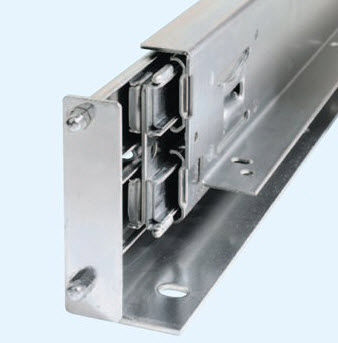

総拡張式スライド DZ0522

伸縮自在ボールベアリング引き出し

180kgまでの負荷評価 • 100%+延長 • 頑丈な構造 • 衝撃および振動に対する保護のための衝撃のブロック • 保護囲い板は球トラックの余分な汚染を防ぐ • 内部および外のメンバーのマウンティングプレート 注: • 負荷評価は適用によって変わる。 • DZ0522-1162でピッチAの付加的な固定の位置がある • 固定の推薦: M6は内部の延長メンバー、外の固定メンバーのM8ねじでねじで締まる • スライドアセンブリは渡される • 全長(TL) =スライドの長さ+24mm • すべての固定の位置が最大負荷の評価を達成するのに使用されなければならない • キャビネットおよび引出しはスライドのねじりか偏向を最小にするように設計されていなければならない
