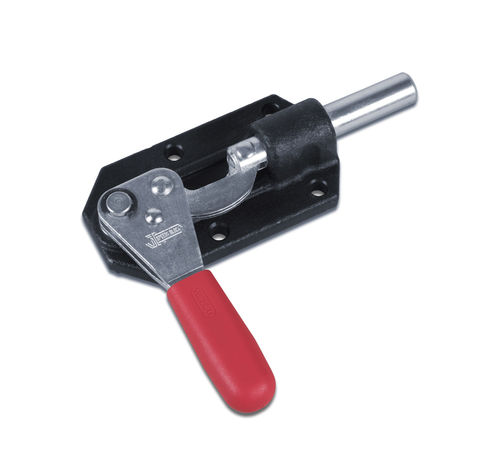

トグルクランプフォーム ASD Heavy Push and Pull
トグルクランプ - 直線動作シリーズ
ベース ASTM A105熱間鍛造鋼、マンガンリン酸塩仕上げ。
コントロールレバー、リベット留めピボット、プッシュプルロッド: 亜鉛メッキスチール。スピンドルハウジング用ネジ穴付きロッド(別途注文-アクセサリーを参照)。
ハンドル 油、グリース、その他の化学薬品に耐性のある赤ポリウレタン製。
使用方法
- ASD:
- コントロールレバーを反時計回りに回転させ、プッシュクランプ。
- 時計回りのコントロールレバー回転でプルクランプ。
特徴と用途
機構の構造上、取り付け面に非常に近い位置で力を加えることができ、垂直方向のフットプリントが小さい。
接触面には特殊グリースを塗布し、摩擦を減らして動きをスムーズにします。
付属品(別途注文):
- スピンドル
---
