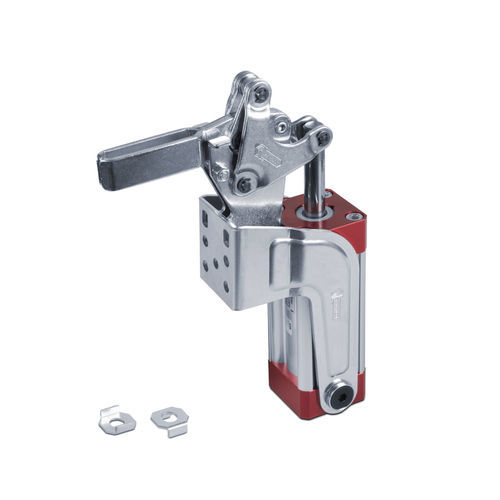

トグルクランプ 形状 APV
トグルクランプ - 空圧シリーズ
*** 新しい
マグネット式
ベース、レバー、リベット式ピボット:
亜鉛メッキスチール
回転ピボットとブッシング:
焼入れ研磨鋼。
実行:
- A: 供給品に含まれる2枚の折りたたみワッシャー付きオープンクランプレバー。
空圧シリンダー:
アルミニウム製、マグネット式、リアヘッドに空圧ブレーキ付き。
作動圧力:6 bar。
最高温度:70
特徴と用途
適切なシリンダー操作のため、フィルター-潤滑剤-減速機アセンブリを推奨。
機械部品を長持ちさせるため、適切な流量レギュレーターを装備し、動作の実行速度を低速から始めて徐々にエア流量を増加させるよう校正することが望ましい。
表に示すクランプ力Fsの値は、6 barの圧力で検出されたものです。
組み立ての際、接触面の間に特殊グリースを塗布する。
付属品(別途注文):
- スピンドル
- APV用レバークロスバー
- 安全センサー AU570
---
