CNC旋盤 TTS series
横型3軸12ツールステーション

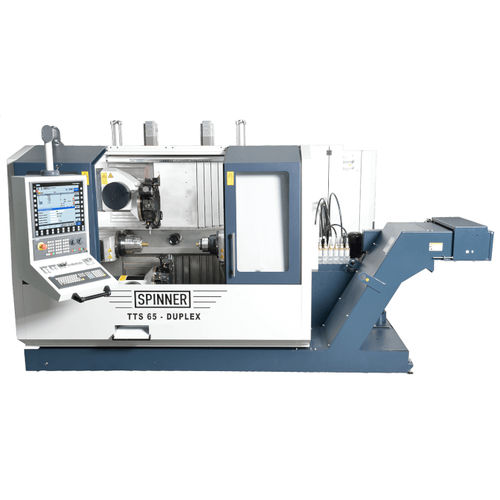

CNC旋盤 - TTS series - SPINNER Werkzeugmaschinenfabrik GmbH - 横型 / 3軸 / 12ツールステーション
CNC旋盤 - TTS series - SPINNER Werkzeugmaschinenfabrik GmbH - 横型 / 3軸 / 12ツールステーション
CNC旋盤 - TTS series - SPINNER Werkzeugmaschinenfabrik GmbH - 横型 / 3軸 / 12ツールステーション - 画像 - 2
CNC旋盤 - TTS series - SPINNER Werkzeugmaschinenfabrik GmbH - 横型 / 3軸 / 12ツールステーション - 画像 - 3
CNC旋盤 - TTS series - SPINNER Werkzeugmaschinenfabrik GmbH - 横型 / 3軸 / 12ツールステーション - 画像 - 4
CNC旋盤 - TTS series - SPINNER Werkzeugmaschinenfabrik GmbH - 横型 / 3軸 / 12ツールステーション - 画像 - 5
CNC旋盤 - TTS series - SPINNER Werkzeugmaschinenfabrik GmbH - 横型 / 3軸 / 12ツールステーション - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
主軸の向き
横型
軸の数
3軸
ツールステーション数
12ツールステーション
性能
高性能
その他の特徴
Y軸付
複合機能
ミリング
直径

最大: 150 mm
(5.91 in)

最少: 1 mm
(0.04 in)

回転速度

最大: 7,000 rpm
(43,982.297 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

X軸

180 mm
(7 in)

Z軸

620 mm, 704 mm, 705 mm
(24 in, 28 in, 28 in)

全長

2,880 mm
(113 in)

全幅

2,130 mm
(84 in)

全高

1,990 mm
(78 in)

重量

7,500 kg, 7,700 kg
(16,535 lb, 16,976 lb)

詳細

ハイライト 棒材加工のための生産性の高いターニングソリューション バーの容量は42mmまたは65mm チャッキング作業にロボットによる自動化が可能 3つのタレット(Triplex)による同時加工でサイクルタイムを大幅に短縮 2つのY軸(トリプレックスバージョン 各タレットは両方のスピンドルで動作可能→最小のサイクルタイム 棒材からの複雑なターニング、ミーリング加工に最適 小・中・大ロット生産に対応 会話型プログラミングにより、機械上で迅速かつダイレクトにプログラミング可能 高いダイナミック性 高い生産性 ドイツの技術を手頃な価格で提供 メカニカルエンジニアリング 砲台1:X/Y/Z 砲台2:X/Z 刃物台3:X/Y/Z フリーチップフロー 3点支持のフルキャストボディ ガイドウェイの完璧なカバー ライブツールとC軸を標準装備 2つのY軸(第1、第3タレット)が完全に一体化した機械設計 統合されたモータースピンドル、水冷式 切削性能を向上させるSPINNER防振システムを内蔵 恒久的な3つの工具の同時加工 当社のTTSは、2つのタレットを備えた同時加工用の高性能ターニングセンターです。 メインスピンドルとサブスピンドル Y軸 非常にダイナミックな軸 スピナー式高速サーボタレット 高い切削量を実現する防振特殊ダンピングシステム 90度のスラントベット設計により、最高のカイオップ除去を実現 複雑なワークの中・大量加工に適しています。

---
