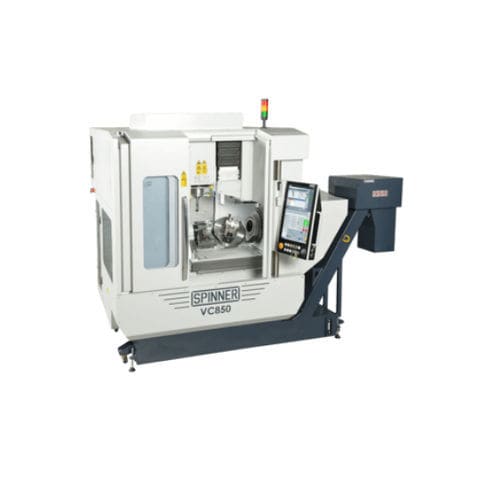

5軸マシニングセンタ VC series縦型固定式テーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- 固定式テーブル
- スピンドル
- BT 40, BT 50, SK40, HSK-63, SK50
- ツールステーション数
- 32ツール, 48ツール
- 応用
- 大きなワークピース, 激しい使用に耐える
- その他の特徴
- 高速, コンパクト, 高性能
- X軸移動距離
815 mm, 1,650 mm
(32.09 in, 64.96 in)- Y軸移動距離
510 mm, 820 mm
(20.08 in, 32.28 in)- Z軸移動距離
510 mm, 820 mm
(20.08 in, 32.28 in)- 回転速度
12,000 rpm, 14,000 rpm, 15,000 rpm, 18,000 rpm
(75,398 rad.min-1, 87,965 rad.min-1, 94,248 rad.min-1, 113,097 rad.min-1)- 出力
最少: 10.6 kW
(14.41 hp)最大: 68 kW
(92.45 hp)- 総重量
5,000 kg, 16,000 kg
(11,023.11 lb, 35,273.96 lb)- 全長
2,493 mm, 3,550 mm
(98.1 in, 139.8 in)- 全幅
1,800 mm, 2,750 mm
(70.9 in, 108.3 in)- 全高
2,420 mm, 3,200 mm
(95.3 in, 126 in)
詳細
非常にコンパクトな設置面積の5軸立形マシニングセンタ「VCシリーズ」。
回転・旋回テーブルを内蔵した
スピンドル内のチルト軸
ハイレベルな5面・5軸加工アプリケーションに対応
回転テーブル上に350mm程度までのコンパクトなワークを搭載可能
多数の工具を使用可能
最大18,000rpmの高速回転
最新のハイレベルなコントロールとドライブ
特許取得済みのガイドウェイカバーにより、床面積を最小限に抑えることが可能
通常、小・中規模の5軸アプリケーション向けに販売されており、フロアスペースが非常に限られています。
---
