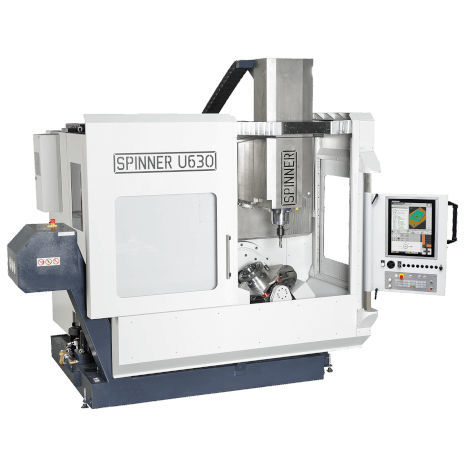

5軸マシニングセンタ U5 series汎用ロータリーテーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- ロータリーテーブル
- スピンドル
- BT 40, SK40, HSK-63
- ツールステーション数
- 24ツールステーション, 32ツール
- 応用
- 大きなワークピース, 金型工業用
- その他の特徴
- 高速, 高性能, コンパクト, 精密, パレット交換装置付き, 工具自動取り換え機能付
- X軸移動距離
630 mm, 1,530 mm
(24.8 in, 60.24 in)- Y軸移動距離
530 mm
(20.87 in)- Z軸移動距離
465 mm
(18.31 in)- 回転速度
12,000 rpm, 15,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 125,664 rad.min-1)- 出力
15.2 kW, 21 kW, 22 kW, 28 kW
(20.67 hp, 28.55 hp, 29.91 hp, 38.07 hp)- X軸の移動速度
30 m/min, 48 m/min
- Y軸の移動速度
30 m/min, 48 m/min
- Z軸の移動速度
30 m/min, 48 m/min
- 総重量
8,000 kg, 10,500 kg
(17,636.98 lb, 23,148.54 lb)- 全長
2,750 mm, 3,650 mm
(108.3 in, 143.7 in)- 全幅
2,530 mm, 2,540 mm
(99.6 in, 100 in)- 全高
2,810 mm
(110.6 in)
詳細
- 機械本体にスイング/チルトテーブルを内蔵
- 万能で高精度な5面加工および5軸加工用
- 可動コラムのため
- 重量ワーク
- 最新の高度な制御装置と駆動装置
- パレット交換システムを標準装備
---
