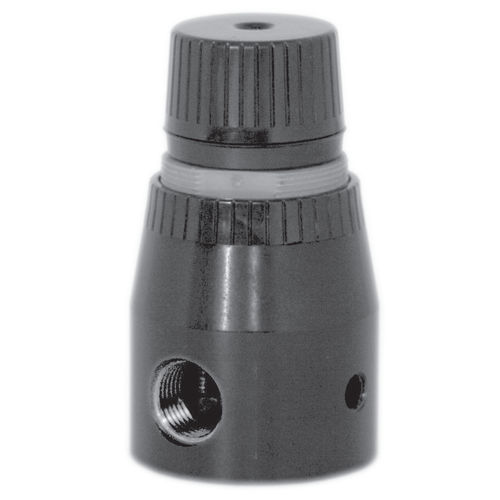

圧縮空気用圧力調整器 IR1M

膜ピストン式一段

国際圧縮空気調整器 説明 IR1MおよびIRN1Mモニエ国際圧縮空気レギュレータは、汎用空気システムに正確な圧力制御を提供します。 主な特徴 - 良好な流量特性 - 良好なレギュレーション特性 - 応答が速い。 - 無流量時のデッドタイトシャットオフ - ライン、ブラケット、パネル取付用。 - 内部および外部は高品質の黒アルマイト仕上げ。 オプション 以下のオプションに関する技術情報は 2ページをご参照ください： - いたずら防止キャップ - タイプ21取付ブラケット - 取付リング - アルミニウム - 圧力計 システム圧がオンの状態で、調整ノブを反時計回りに回しきったとき、レギュレーターポペットバルブアッセンブリーは閉位置にあります（スプリング荷重なし）。調整ノブを時計回りに回すと、ダイアフラム／ピストンが下方に動き、ポペットアッセンブリーとシートの間にできたオリフィスから流れが入ります。ロードスプリングをオフセットしたコントロールダイアフラム/ピストンは、下流側の圧力を感知します。下流の圧力が増加すると、スプリングとダイアフラム/ピストンの負荷がバランスするまで、ポペットアセンブリが上方に移動します。これで出口圧力は減少しました。バルブが下流側で開放されると、圧力要求の増加により、制御ダイヤフラム／ピストンの下に減圧が生じます。ポペットアセンブリは、シート領域を開く制御ばねの負荷によって下方に移動し、空気は下流の圧力要求を満たすために許可されます。
