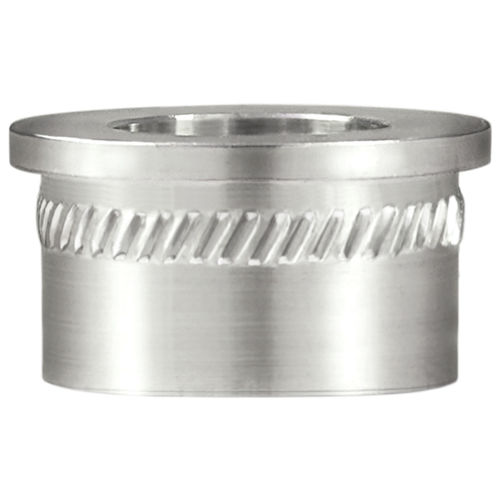

アルミニウム圧縮リミッター CL6100

プラスチック部品用

金属製コンプレッションリミッターは、プラスチックアセンブリのボルト接合部の完全性を維持します。コンプレッションリミッターは、ボルトが推奨締め付けトルクまで締め付けられたときに発生する圧縮荷重からアセンブリのプラスチック部品を保護するように設計されており、これにより製品の寿命を通じて接合部が無傷であることを保証します。 SPIROLは、スプリットシーム、モールドイン、オーバル、ソリッドウォールなど、成形品と機械加工品の両方のコンプレッションリミッターを提供しています。各タイプのコンプレッション・リミッターは、異なる圧縮荷重、位置公差、設置方法に対応するように設計されています。CL220 シリーズを除くすべての成形コンプレッションリミッタは、亜鉛メッキが施され、耐腐食性のために 3 価不動態化処理と有機シーラントの補助コーティングが施されています。この仕上げは、ASTM B117に準拠した塩水噴霧試験において、白色腐食に対して144時間、赤色腐食に対して384時間を提供します。SPIROLのCL220シリーズ・コンプレッション・リミッターは、ArmorGalv®（亜鉛合金熱拡散コーティング）でコーティングされており、赤錆に対して最低1000時間の耐食性を備えています。機械加工されたリミッタは、アルミニウムと真鍮から製造されており、どちらも固有の耐食性を備えているため、補足的な仕上げは必要ありません。 ボルトと取り付けられたコンプレッション・リミッターの内径との間のクリアランスは、通常のミスアライメントを満たすのに十分です。コンプレッション・リミッターの長さは、ボルトの頭部と相手部品の下の表面に対して確実に底付きするように設計する必要があります。適切な長さと長さの許容差は、用途によって異なります。
