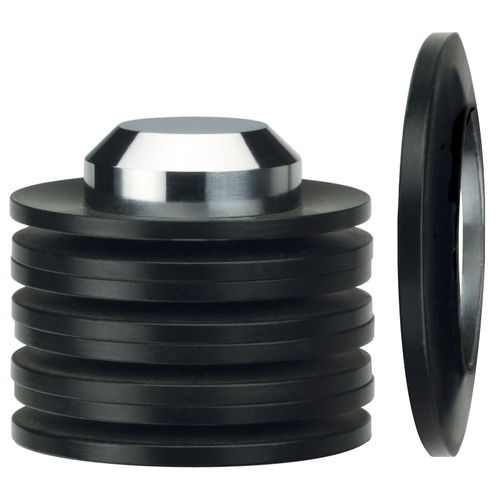

圧縮皿バネ

皿ばね円錐スチール製

皿ばねは、軸方向に荷重がかかるように設計された円錐形の精密部品です。皿ばねは、しばしば誤ってベルヴィル皿ばね、ベルヴィルばね、ベルヴィルワッシャー、または単に円錐ワッシャーと呼ばれています。 皿ばねは、他のばねと異なり、荷重/たわみ曲線が一定で再現性があり、最小疲労寿命を確実に決定することができます（DIN EN 16984（旧DIN 2092）の標準計算による）。皿ばねは、連続的または断続的に静的荷重をかけることができ、連続的な荷重サイクルを動的にかけることができます。ディスクスプリングは、単数または複数を並列、直列、またはそれらの組み合わせで使用することで、目的の荷重-たわみ特性を得ることができます。 皿ばねは、その予測可能性、信頼性、比類のない疲労寿命により、安全弁、エレベーターのクラッチ＆ブレーキ機構、工業用パイプシステムのサポートなどの重要な用途で使用される場合、他の種類のばね（コイルばね、ベルヴィルワッシャー、ベルヴィルスプリング、コニカルワッシャーなど）よりも好まれます。 他のスプリングと比較した皿ばねの利点は以下の通りです： 幅広い荷重/たわみ特性 小さなたわみで高い荷重容量 省スペース - サイズに対する高い荷重比 設計荷重下で安定した性能 長い疲労寿命 特に平行積み重ねによる本質的な減衰 アプリケーション要件に合わせたスタック配置の柔軟性
