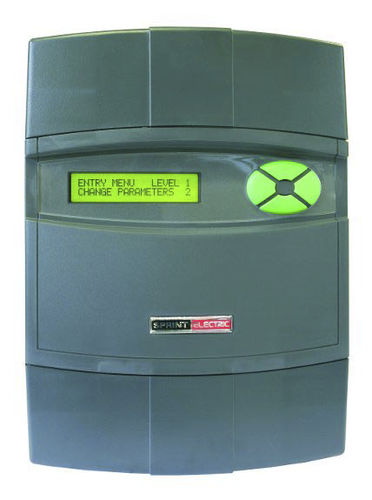

サイリスタDC ドライブ max. 690 VAC | PLXD

モーター

PLXDは、DCモータ用の外部 3 相サイリスタスタックを制御するために使用され、PL/Xレンジのすべての機能を備えています。 PL/X 5-50モデルと同じパッケージになっています。 PLXDは、最大 1.5Aの一次パルス電流を持つユーザー供給のパルス・トランスを駆動するためのゲート駆動パルスを提供します。 外部から生成された絶縁アーマチュア電流信号、フィールド信号、サーマル・ヒートシンク・センサー・スイッチ、高電圧アーマチュア電圧フィードバックを受け入れる端子があります。 このユニットは、短絡保護されたゲート駆動パルス変圧器に + 24v 電源を提供します。 PLXDでは、次のスタック構成を駆動できます。 1) 6パルス2 象限ブリッジ (6サイリスタ)、または2つのブリッジ (12サイリスタ)。 2) 6 パルス 4 象限回帰反並列ブリッジ (12 サイリスタ). 追加のスタックは、ゲート駆動能力の範囲内で並列に使用できます。 すべての顧客制御端子は、プラグインスクリュー端子の種類です。 PLXDは、3 相補助電源入力（EL1/2/3）で最大 690v ACとともに使用できます。 外部スタックは、必要に応じて、より高い電圧にすることができます。 アーマチュア電圧入力は、最大 + /-1000ボルトDCをモニタできます。 最大 32アンペアのフィールドを制御するための独立した単相 AC 電源入力（EF2/3）を備えた一体型モータフィールドブリッジがあります。 内部フィールド・ブリッジ電源入力電圧の定格は480v ACです。 外部フィールドフィードバック信号を提供し、制御するための準備が行われます
