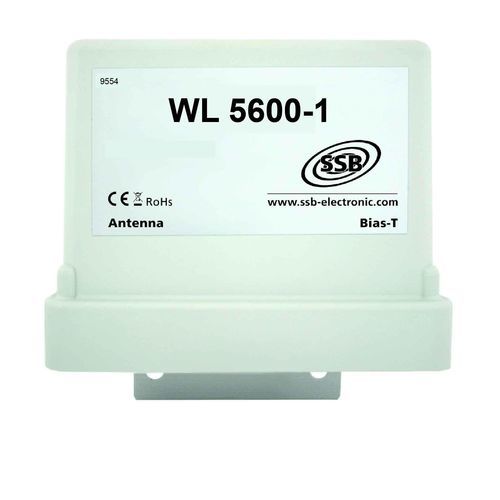

パワーアンプ WL 5600-1

電圧トランスミッション

WL 5600-1の出力は1W（CW）、送信利得はtyp.27dBです。受信利得は22dBです。周波数範囲は、WLAN 5GHz（5.180GHz～5.825GHz）全域です。本機はマストハウジングに収納されて納入されます。TRXとANTにはN型メスコネクターが装備されています。電源電圧用の独立した入力はありません。DCC 2.4～5.6GHzなどのリモートスイッチから供給することができます（納入時に同梱）。リモートスイッチはTRX入力に接続され、12V～14Vを必要とします。ルーターはリモートスイッチの前に接続します。アンテナはアンテナ入力に接続します。 WL5600-1 には自動送受信スイッチが装備されています。TRX 入力に電源がない場合、デバイスは受信モードになります。安全に送信に切り替えるには、入力が少なくとも -10 dBm の電力を持っている必要があります。また、TRX の最大入力電力は 6dBm を超えてはならない。受信アンプの飽和効果は-10dBmから始まる。このパワーを超えるとデータレートが低下する可能性があるため、超えてはならない。
