手動ポジショナー 5ZYP series

リニア3軸アナログ

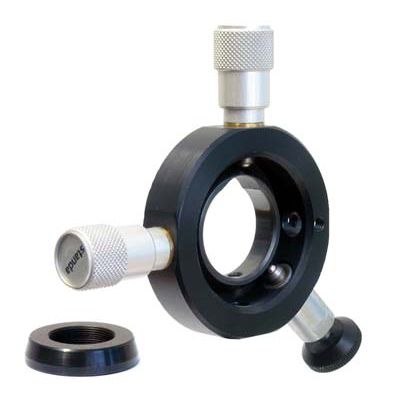

レンズ、ピンホールおよび目的用 Y-Zポジショナ5ZYPは、光学軸に直交する平面内に光学部品を正確に配置するように設計されたコンパクトマウントです。 顕微鏡対物、取り付けられたピンホール、光ファイバチャック、ダイオードレーザに最適です。 マウントは、2µmの感度で5mmの変換を提供します。 位置決めには、2 本のスタンバイ調整ネジを使用します。 M10x1 取り付けネジ付きねじまたはマイクロメータで置き換えることができます。 ステージには9S65Mネジが標準装備されています。 ご注文の際にこのネジを指定する必要はありません。 別のネジでステージを注文する場合は、ステージコードにねじコード名を付けて順番に指定してください。 ネジとそのコードについては、「微調整ネジ」のセクションを参照してください。 5ZYPを固定する2つの方法：M6 穴で; 接続コーン3CC4、3CC6にØ7 穴で固定します。 素材：ブラックアルマイト加工アルミニウム。
