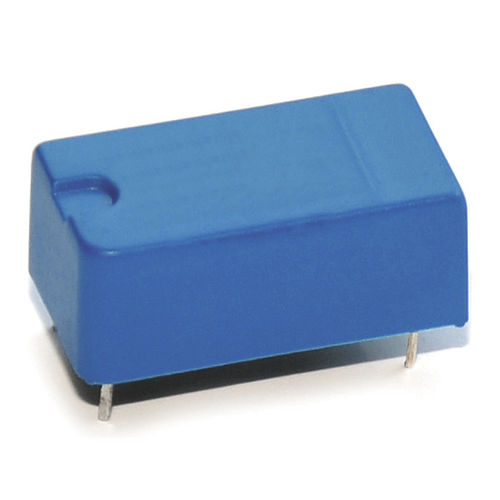

フォトカプラ 535 Series

535シリーズオプトカプラは、内在安全（EXi）回路のガルバニック分離用、絶縁電圧最小4kVDC、CTR最小3.0、カットオフ2kHZ、ATEXおよびIECEX認定（18ATEX 0017U、キワ18.009U）。 最大10^13Ωの絶縁抵抗入力/出力。 最大14.5 mmまでの安全要件に対応する入力と出力間の距離。 入力回路と出力回路間のガルバニック分離とマイナーカップリング容量。 アナログ＆デジタル信号転送が可能です。 リレーと比較してわずかな出力遅延時間。 非機械的摩耗による長寿命。 磁場は動作に影響を与えません。 フォトダイオードは、非常に短いサイクルタイムを提供します。 転送中に出力信号を反転させることが可能。 仕様 絶縁電圧入力/出力最小 (V DC) 4000 電流転送比 lc/lf (lf = 10mA) 最小 3 ターンオン/オフ時間 (マイクロ秒) 19.5/212 コレクタ-エミッタ電圧 (V DC) 最大 32 クリーピング距離、エアパス I/O 最小 (mm) 14.5 周囲温度 °C-40 ~ 85 アプリケーション 高絶縁および非アーク性環境、可燃性ガス処理プラント、ESDが本当の問題になる可能性のある医療処理プラント、鉱業業務を必要とする工場
