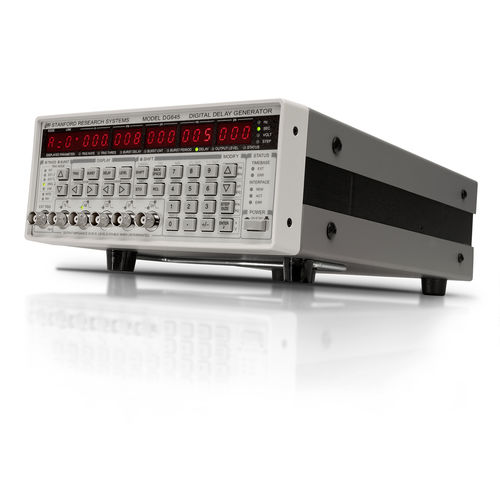

遅れ発電機 DG645

パルスプログラム可能デジタル

DG645は、最大10MHzの繰り返し周波数で正確に定義されたパルスを提供する、多目的デジタル遅延/パルス・ジェネレータです。DG645は、従来の設計と比較して、低ジッタ、高精度、高速トリガ・レート、多出力など、いくつかの改善点があります。DG645は、イーサネット、GPIB、RS-232インターフェースを備えており、コンピュータやネットワークからの制御が可能です。 ディレイ・ジェネレータのタイミング すべてのデジタル遅延発生器は、高速クロック（通常100MHz）のサイクルをカウントすることで時間間隔を測定します。ほとんどのデジタル遅延発生器は、クロック周期よりも細かい分解能の時間間隔を実現するために、プログラム可能な短いアナログ遅延も備えています。残念ながら、トリガがクロックと同位相でない場合、1クロックサイクルのタイミングの不確定性（通常10ns）が発生します。 DG645では、内部クロックに対するトリガーのタイミングを測定し、アナログ遅延を補正することで、タイミングの不確定性を排除しています。このアプローチにより、ジッターを約100倍削減し、内部のレート・ジェネレータをクロック周波数のサブマルチプルだけでなく、任意のレートで動作させることができます。 トリガー DG645には多くのトリガモードがあります。周期ジッターが100ps以下の内部レート・ジェネレーターは、100μHzから10MHzまで1μHzの分解能で設定できます。外部トリガー入力は、スレッショルドとスロープが調整可能で、タイミングサイクル、サイクルのバースト、またはシングルショットをトリガーできます。シングルショットは、キーを押すことでトリガをかけることができます。ライントリガは，AC電源に同期して動作します。リアパネルのトリガインヒビット入力は，タイミングサイクル中のトリガやパルス出力を無効にすることができます。
