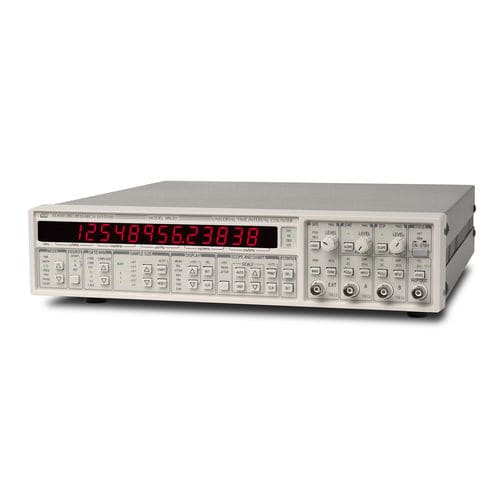

デジタル周波数計 SR620

DINレール時間間隔計測器

SR620タイム・インターバル・カウンタは、ラボやATE環境で必要とされるほぼすべての時間および周波数測定を実行します。シングルショットのタイミング分解能と低ジッタにより、ほとんどのアプリケーションで使用できます。 SR620の測定 SR620は、時間間隔、周波数、パルス幅、立ち上がり/立ち下がり時間、周期、位相、イベントを測定します。時間間隔は25ps rmsの分解能で測定され、SR620は最も分解能の高いカウンターの一つです。周波数は0.001 Hzから1.3 GHzまで測定でき、ゲートは1周期から500秒まで選択できます。SR620は、1秒間に最大11桁の周波数分解能を実現し、短期間の位相同期ループ・ジッターから原子時計の長期ドリフトまで、幅広い測定アプリケーションに適しています。すべての測定モードは、幅広い柔軟なアーミング・オプションとトリガ・オプションによってサポートされています。 ヒストグラムとストリップチャート 数値表示のみの従来のカウンターとは異なり、SR620は測定結果をライブでグラフィカルに表示します。グラフデータは、測定値の分布を示すヒストグラム、連続した測定値の平均値を示すストリップチャート、連続した測定値のジッター（標準偏差またはアラン分散）値を示すストリップチャートの3つの形式で表示できます。最大250のストリップ・チャート・ポイント（ヒストグラム・ビン）を表示できる。 ヒストグラムとストリップ・チャートは、X軸入力のあるオシロスコープに表示することもできますし（写真を参照）、HP-GL互換のプロッタやドット・マトリクス・プリンタにプロットすることもできます。
