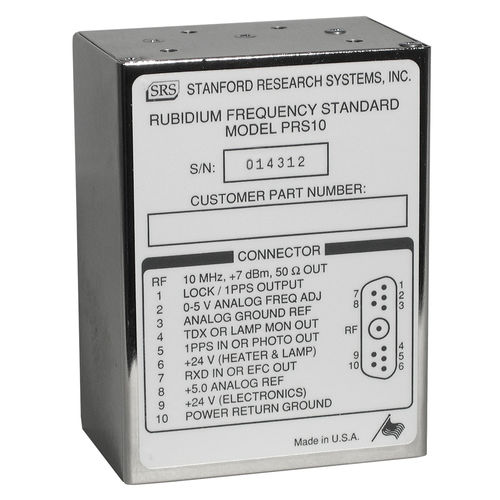

クリスタルオシレーター PRS10

電子コネクタ付ルビジウム結晶

PRS10は、超低位相ノイズの10MHzルビジウム規準の水晶発振器です。このデバイスは、通信、同期、計測などのさまざまな要件を満たします。10MHz出力の位相雑音は、シンセサイザーの基準信号源として使用できるほど低いものです。また、短期間での安定性と環境係数の低さから、ネットワーク同期用の部品としても最適です。また、経年変化が少ないため、精密な周波数測定用のタイムベースとしても最適です。 PRS10は、外部からの1ppsの入力に対して、1nsの分解能でタイムタグを付けることができます。これらの値は、RS-232を介して報告されるか、または数時間の時定数を持つ外部基準（GPSなど）に本機を位相同期させるために使用されます。この機能により、非常に低コストでストラタム1の性能を実現することができます。 PRS10は、原子周波数標準の機能と性能の新しいレベルを確立しました。PRS10の設計は、ルビジウム周波数標準器の中で、最も低い位相ノイズ、最も優れた汎用性、そして最も簡単なシステム統合を実現しています。 市販のルビジウム周波数標準器は、ルビジウムの6.834,682,612GHzの超微細遷移に水晶振動子を同期させることで動作します。共鳴セルを介して光検出器に到達するルビジウム放電ランプの光量は、共鳴セル内のルビジウム蒸気が遷移周波数付近のマイクロ波電力にさらされると、約0.1％低下する。水晶振動子は、（水晶振動子を基準とした）RF周波数シンセサイザーを遷移周波数で掃引しながら光のディップを検出することで、ルビジウムの遷移に合わせて安定化します。
