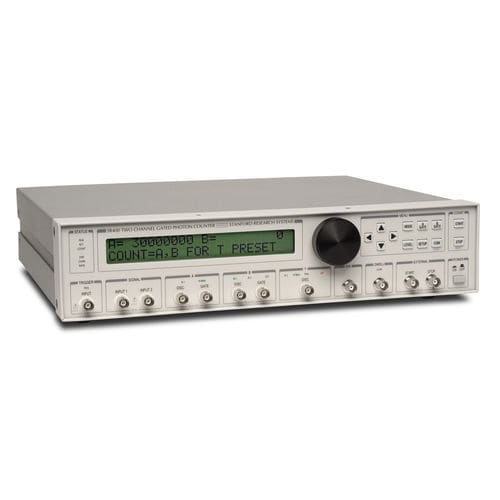

光子カウンター SR400

２進デジタル電子式

SR400デュアルチャンネルゲートフォトンカウンターは、従来の計数システムの複雑さと費用を回避し、便利で統合されたアプローチでフォトンカウンティングを提供します。アンプ、ディスクリミネーター、ゲートジェネレーター、カウンターを組み合わせて使用する必要はもうありません。SR400は、これらのモジュールをすべて統合し、マイクロプロセッサーで制御された1台の装置に統合しています。バックグラウンドサブトラクション、同期検出、ソース補正、パイルアップ補正などの複雑な測定タスクも、SR400ならすべて簡単に実行することができます。 カウンタ SR400は2つの独立したチャンネルを持ち、最大200 MHzのレートでカウントすることができます。さまざまなカウントモードにより、一定時間、一定数のカウントを受信するまで、または一定数のトリガーでカウントすることができます。各計数チャンネルにはゲートジェネレーターがあり、最短5ns、最長1sのカウントゲートを提供します。ゲートはトリガー信号に対して固定位置に設定することも、寿命の測定や時間変化する波形の回復のためにスキャンすることも可能です。 カウンタへの実際の入力は、フロントパネル上の識別器出力からNIMレベルのパルスとして見ることができます。判別パルスは、0～-0.7Vの負方向のパルスです。DISC出力は、識別器のしきい値やゲートのタイミングを調整するときに非常に便利です。 SR400 ブロック図 信号入力とディスクリミネーター アナログ信号入力（A、B）は、いずれも内部で50Ωに終端されており、±300mVの信号を受け付け、±5VDCに保護されています。各入力にはDC～300MHzのアンプが接続されており、10mV程度のパルスを検出することができます。さらに感度が必要な場合
